எலக்ட்ரானிக்ஸ் உற்பத்தியில் பிசிபி சோதனை ஒரு முக்கியமான கட்டமாகும், இது தரம், செயல்பாடு மற்றும் நம்பகத்தன்மையை உறுதி செய்கிறதுஅச்சிடப்பட்ட சர்க்யூட் போர்டுகள்(பிசிபிக்கள்). சோதனை உடனடியாக சிக்கல்களைக் காணலாம் மற்றும் வடிவமைப்பாளருக்கு விரைவாக சிக்கல்களைத் தீர்க்க உதவும்.பிசிபிசோதனையில் வெற்று வாரிய சோதனை மற்றும் கூடியிருந்த வாரிய சோதனை ஆகியவை அடங்கும்.
வெற்று பிசிபி சோதனை
மின் இணைப்பு, தனிமைப்படுத்தல் மற்றும் உற்பத்தி குறைபாடுகளை சரிபார்க்க பிசிபி சோதனையின் நோக்கம்.
பிசிபி சோதனையின் முறை பின்வருமாறு:
தொடர்ச்சியான சோதனை (குறுகிய சோதனை): திட்டமிடப்படாத குறும்படங்களுக்கான காசோலைகள் (எ.கா., செப்பு தடயங்கள் தொடும்).
தனிமைப்படுத்தும் சோதனை (திறந்த சோதனை): தடயங்களில் திறந்த சுற்றுகள் (இடைவெளிகள்) எதையும் உறுதி செய்கிறது.
தானியங்கு ஆப்டிகல் ஆய்வு (AOI): கீறல்கள், தவறான வடிவங்கள் அல்லது பொறித்தல் குறைபாடுகளைக் கண்டறிய கேமராக்களைப் பயன்படுத்துகிறது.
மின்மறுப்பு சோதனை: சுவடு மின்மறுப்பு விவரக்குறிப்புகளுடன் பொருந்துவதை உறுதிசெய்ய அதிவேக வடிவமைப்புகளுக்கு (எ.கா., ஆர்.எஃப், டி.டி.ஆர்) முக்கியமானது.
கூடியிருந்த வாரிய சோதனை

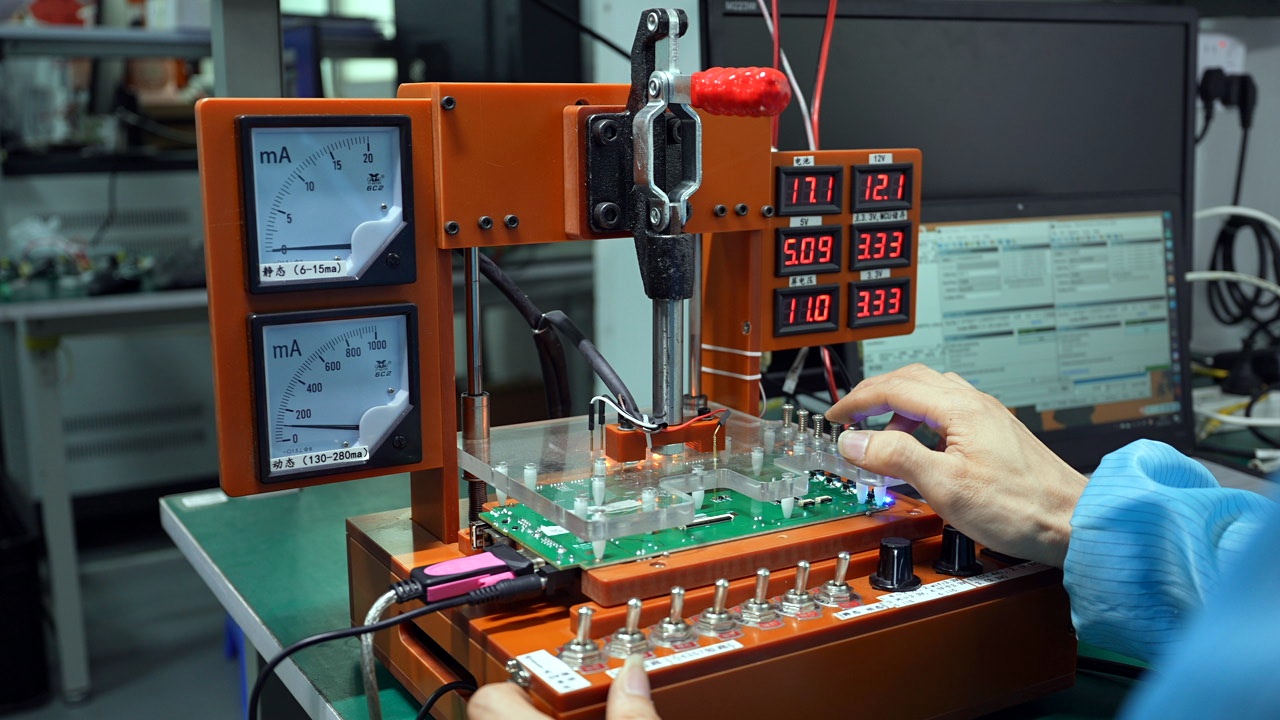

1.இன்-சர்க்யூட் சோதனை (ஐ.சி.டி): ஐ.சி.டி என்பது கூறுகள், குறும்படங்கள், திறப்புகள் மற்றும் மதிப்புகளை சரிபார்க்க தானியங்கி ஆன்லைன் சோதனை. இந்த சோதனை துல்லியமாக தவறான இருப்பிடங்களைக் கண்டறிந்து, தொழிலாளர்கள் சிக்கலை பிசிபிஏ எளிதாகக் கையாள அனுமதிக்கிறது.
2. ஃபிளிங் ஆய்வு சோதனை: இது ஒரு செலவு குறைந்த முறை, தனிப்பயன் சாதனங்கள் இல்லாமல் சுற்று மீது நகரும் ஆய்வுகள் சோதனை. மென்பொருள் மாற்றங்கள் மூலம் வெவ்வேறு சோதனை தேவைகளுக்கு இது பொருத்தமானது.
3. செயல்பாட்டு சோதனை: பிசிபியின் செயல்பாட்டை சரிபார்க்க சிறப்பு உபகரணங்கள் மற்றும் தனிப்பயனாக்கப்பட்ட சோதனை நடைமுறைகள் தேவை.
4.ஆட்டோமடிக் ஆப்டிகல் ஆய்வு (AOI): பாலங்கள், தவறாக வடிவமைத்தல் மற்றும் காணாமல் போன பாகங்கள் போன்ற சாலிடர் மூட்டுகள் மற்றும் கூறுகளின் குறைபாடுகளை ஸ்கேன் செய்ய AOI ஆய்வு கேமராக்களைப் பயன்படுத்துகிறது.
5. எக்ஸ்-ரே சோதனை: மறைக்கப்பட்ட மூட்டுகள் (பிஜிஏ, கியூஎஃப்என்), வெற்றிடங்கள் அல்லது சாலிடர் குறைபாடுகளை சரிபார்க்க எக்ஸ்-கதிர்களைப் பயன்படுத்துகிறது.
நீங்கள் எந்த வகையான எலக்ட்ரானிக்ஸ் சோதனையைப் பயன்படுத்தினாலும், இது அச்சிடப்பட்ட சர்க்யூட் போர்டுக்கு (பிசிபி) நன்மையைக் கொண்டுவருகிறது. வடிவமைப்பு கட்டத்தின் போது சோதனை செய்வது வடிவமைப்பாளர்களுக்கு வெகுஜன உற்பத்தியில் தவறுகளைத் தவிர்க்க உதவுகிறது, செலவுகளைக் குறைக்கிறது, வளர்ச்சி சுழற்சிகளைக் குறைக்கிறது மற்றும் உற்பத்தியை விரைவுபடுத்துகிறது. தயாரிப்பு நம்பகத்தன்மையை மேம்படுத்தும் போது பிசிபிக்கள் அனைத்து மின், இயந்திர மற்றும் கட்டமைப்பு வடிவமைப்பு தேவைகளையும் பூர்த்தி செய்வதை விரிவான சோதனை உறுதி செய்கிறது.
தயாரிப்பு தரத்திற்கு பிசிபி சோதனை முக்கியமானது. ஃபான்வேயில், கூறுகள் ஆய்வு, தனிப்பயன் சோதனை உள்ளிட்ட பலவிதமான சோதனை தீர்வுகளை நாங்கள் வழங்குகிறோம். இன்று எங்களை தொடர்பு கொள்ளுங்கள் மேலும் விவரங்களைப் பெறுங்கள்.
