FPC PCB நெகிழ்வான மின்னணுவியல் உற்பத்தியில் எவ்வாறு புரட்சியை ஏற்படுத்துகிறது?

2025-10-10

நெகிழ்வான அச்சிடப்பட்ட சர்க்யூட் போர்டுகள். பாரம்பரிய கடுமையான பிசிபிகளைப் போலன்றி, எஃப்.பி.சி பிசிபிக்கள் பாலிமைடு (பிஐ) அல்லது பாலியஸ்டர் (பி.இ.டி) போன்ற நெகிழ்வான அடிப்படை பொருட்களிலிருந்து தயாரிக்கப்படுகின்றன, அவை சுற்று உடைக்காமல் வளைந்து, மடிப்பு அல்லது திருப்பலாம். இந்த தனித்துவமான பண்பு வடிவமைப்பாளர்களை சிறிய, மெல்லிய மற்றும் மிகவும் மாறும் தயாரிப்பு கட்டமைப்புகளை அடைய அனுமதிக்கிறது.

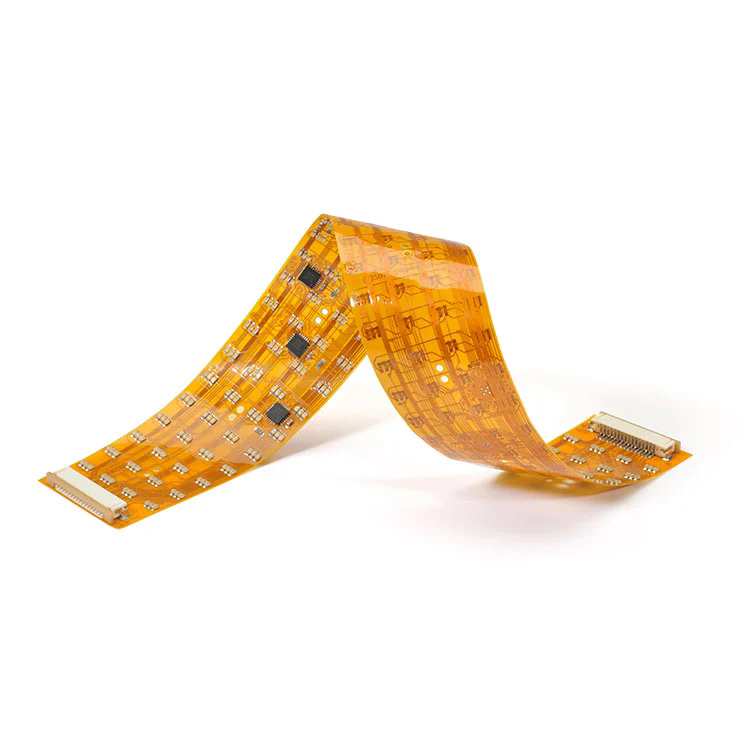

FPC PCB

அணியக்கூடிய சாதனங்கள், மருத்துவ கருவிகள், வாகன அமைப்புகள், ஸ்மார்ட்போன்கள் மற்றும் தொழில்துறை கட்டுப்பாட்டு அமைப்புகளில் எஃப்.பி.சி பிசிபிக்கள் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவற்றின் நெகிழ்வுத்தன்மை மற்றும் சிறந்த செயல்திறன் ஆகியவை சிறிய மற்றும் மல்டிஃபங்க்ஸ்னல் எலக்ட்ரானிக்ஸ் பரிணாம வளர்ச்சிக்கு ஒரு முக்கியமான அடித்தளமாக அமைகின்றன.

FPC PCB களின் முக்கிய பண்புகள் பின்வருமாறு:

  • இலகுரக மற்றும் மெல்லிய: தடிமன் 0.1 மிமீ வரை குறைவாக இருக்கலாம், இது மினியேட்டரைஸ் செய்யப்பட்ட மின்னணு சாதனங்களுக்கு ஏற்றதாக இருக்கும்.

  • அதிக நம்பகத்தன்மை: நெகிழ்வான செப்பு சுற்றுகள் வயரிங் பிழைகளை குறைத்து ஒட்டுமொத்த சமிக்ஞை ஒருமைப்பாட்டை மேம்படுத்துகின்றன.

  • வெப்பம் மற்றும் வேதியியல் எதிர்ப்பு: பாலிமைடு அடி மூலக்கூறு கடுமையான சூழல்களில் நிலையான செயல்திறனை உறுதி செய்கிறது.

  • சிறந்த டைனமிக் வளைக்கும் திறன்: நகரக்கூடிய அல்லது மடிக்கக்கூடிய பகுதிகளைக் கொண்ட சாதனங்களுக்கு ஏற்றது.

சாராம்சத்தில், எஃப்.பி.சி பிசிபி செயல்பாடு, ஆயுள் மற்றும் நெகிழ்வுத்தன்மையின் சரியான கலவையை செயல்படுத்துகிறது, அடுத்த தலைமுறை மின்னணு கண்டுபிடிப்புகளால் கோரப்பட்ட வடிவமைப்பு சுதந்திரத்தை ஆதரிக்கிறது.

ஒரு FPC PCB எவ்வாறு செயல்படுகிறது மற்றும் அதன் முக்கிய தொழில்நுட்ப அளவுருக்கள் என்ன?

ஒரு FPC PCB இன் பணிபுரியும் கொள்கை அதன் அடுக்கு கட்டமைப்பில் உள்ளது, இது கடத்தும் செப்பு தடயங்களை ஒரு நெகிழ்வான இன்சுலேடிங் படத்தில் அச்சிட அனுமதிக்கிறது. கட்டமைப்பு பொதுவாக பின்வருமாறு:

  1. அடிப்படை பொருள் (அடி மூலக்கூறு): மெக்கானிக்கல் நெகிழ்வுத்தன்மை மற்றும் காப்பு வழங்கும் பாலிமைடு (பிஐ) அல்லது செல்லப்பிராணி படம்.

  2. பிசின் அடுக்கு: செப்பு படலம் அடி மூலக்கூறுடன் பிணைக்கிறது (பிசின் அல்லது பிசின்-குறைவான வகையாக இருக்கலாம்).

  3. செப்பு படலம்: தற்போதைய பரிமாற்றத்திற்கான கடத்தும் அடுக்கு.

  4. கவர்ஸ்லே படம்: சுற்றுச்சூழல் சேதத்திலிருந்து சுற்றுவட்டத்தைப் பாதுகாக்கிறது மற்றும் காப்பு வழங்குகிறது.

  5. வலுவூட்டல் அடுக்கு (விரும்பினால்): இணைப்பு பகுதிகள் அல்லது பெருகிவரும் புள்ளிகளை பலப்படுத்துகிறது.

தொழில்முறை எஃப்.பி.சி பிசிபி உற்பத்தியில் பொதுவாகப் பயன்படுத்தப்படும் முக்கிய தொழில்நுட்ப விவரக்குறிப்புகளைச் சுருக்கமாகக் கூறும் விரிவான அட்டவணை கீழே:

அளவுரு விவரக்குறிப்பு விளக்கம்
அடிப்படை பொருள் பாலிமைடு (பை) / செல்லப்பிராணி நெகிழ்வான மற்றும் வெப்ப-எதிர்ப்பு அடி மூலக்கூறு பொருள்
செப்பு தடிமன் 1/3 அவுன்ஸ் - 3 அவுன்ஸ் தற்போதைய சுமக்கும் திறனை தீர்மானிக்கிறது
அடுக்கு எண்ணிக்கை 1 - 6 அடுக்குகள் சுற்று சிக்கலைப் பொறுத்தது
குறைந்தபட்ச வரி அகலம் / இடைவெளி 0.05 மிமீ / 0.05 மிமீ சுற்று அடர்த்தி துல்லியத்தை வரையறுக்கிறது
மேற்பரப்பு பூச்சு Enig, osp, hasl, மூழ்கும் வெள்ளி சாலிடர்பிலிட்டி மற்றும் அரிப்பு பாதுகாப்பை உறுதி செய்கிறது
வளைக்கும் ஆரம் ≥0.5 மிமீ வளைக்கும் போது நெகிழ்வுத்தன்மை மற்றும் ஆயுள் ஆகியவற்றைக் குறிக்கிறது
இயக்க வெப்பநிலை -40 ° C முதல் +150 ° C வரை உயர் வெப்பநிலை சூழல்களுக்கு ஏற்றது
சாலிடர் மாஸ்க் மஞ்சள், கருப்பு, பச்சை, வெளிப்படையான அழகியல் மற்றும் பாதுகாப்பு பூச்சு வழங்குகிறது
மின்மறுப்பு கட்டுப்பாடு ± 10% சமிக்ஞை பரிமாற்ற நிலைத்தன்மையை பராமரிக்கிறது

இந்த தொழில்நுட்ப அளவுருக்கள் FPC PCB களின் மின் செயல்திறன், இயந்திர ஆயுள் மற்றும் தயாரிப்பு ஒருங்கிணைப்பு செயல்திறனை நேரடியாக பாதிக்கின்றன. பொருட்கள் மற்றும் வடிவமைப்பின் சரியான கலவையானது தீவிர இயந்திர நிலைமைகளில் கூட நிலையான சமிக்ஞை பரிமாற்றத்தை உறுதி செய்கிறது.

உங்கள் தயாரிப்பு வடிவமைப்பிற்கு FPC PCB ஐ ஏன் தேர்வு செய்ய வேண்டும்?

நவீன மின்னணு சாதனங்களுக்கான பிசிபி வடிவமைப்பைக் கருத்தில் கொள்ளும்போது, ​​எஃப்.பி.சி பிசிபி கடுமையான பலகைகளுடன் ஒப்பிடும்போது ஒப்பிடமுடியாத பல்துறை மற்றும் நம்பகத்தன்மையை வழங்குகிறது. அதன் வளர்ந்து வரும் பிரபலத்தின் பின்னணியில் உள்ள காரணங்கள் மூன்று முக்கிய பொறியியல் நன்மைகளை அடிப்படையாகக் கொண்டவை:

(1) விண்வெளி தேர்வுமுறை மற்றும் வடிவமைப்பு நெகிழ்வுத்தன்மை

எஃப்.பி.சி பிசிபிக்கள் பொறியியலாளர்களை சிக்கலான சாதன வடிவவியலுக்கு ஏற்றவாறு பலகையை வளைத்து மடிப்பதன் மூலம் முப்பரிமாண தொடர்புகளை உருவாக்க உதவுகின்றன. இந்த அம்சம் விண்வெளி தேவைகளை கணிசமாகக் குறைக்கிறது மற்றும் மெல்லிய, இலகுவான மற்றும் அதிக பணிச்சூழலியல் சாதனங்களின் வடிவமைப்பை அனுமதிக்கிறது - ஸ்மார்ட்போன்கள், கேமராக்கள் மற்றும் மருத்துவ அணியக்கூடிய பொருட்களில் அவசியம்.

(2) மேம்பட்ட நம்பகத்தன்மை மற்றும் ஆயுள்

குறைவான சாலிடர் மூட்டுகள் மற்றும் இணைப்பிகளுடன், FPC PCB கள் தளர்வான இணைப்புகள் மற்றும் சமிக்ஞை குறுக்கீட்டின் அபாயத்தை குறைக்கின்றன. அவை அதிர்வுக்கு மிகவும் எதிர்க்கின்றன, அவை நிலையான செயல்திறன் முக்கியமானதாக இருக்கும் வாகன மற்றும் விண்வெளி பயன்பாடுகளுக்கு ஏற்றதாக அமைகின்றன.

(3) சிறந்த மின் செயல்திறன்

செப்பு தடயங்கள் மற்றும் கட்டுப்படுத்தப்பட்ட மின்மறுப்பு வடிவமைப்பு ஆகியவற்றின் சீரான தன்மை அதிக அதிர்வெண்களில் சமிக்ஞை ஒருமைப்பாட்டை பராமரிக்க உதவுகிறது. அதிவேக தொடர்பு அமைப்புகள், ஐஓடி தொகுதிகள் மற்றும் மேம்பட்ட சென்சார்களில் இது மிகவும் முக்கியமானது.

கூடுதல் நன்மைகள்:

  • சட்டசபை எளிதாக்குகிறது மற்றும் வயரிங் பிழைகளை குறைக்கிறது.

  • சிறந்த வெப்ப சிதறல் செயல்திறனை வழங்குகிறது.

  • இலகுரக மற்றும் மினியேட்டரைஸ் மின்னணு கூட்டங்களை செயல்படுத்துகிறது.

  • அதிக மகசூல் விகிதங்களுடன் தானியங்கி உற்பத்தியை ஆதரிக்கிறது.

தொழில்கள் முழுவதும் விண்ணப்பங்கள்:

  • நுகர்வோர் மின்னணுவியல்: ஸ்மார்ட்போன்கள், டேப்லெட்டுகள், மடிக்கக்கூடிய காட்சிகள், கேமராக்கள்.

  • மருத்துவ உபகரணங்கள்: இதயமுடுக்கிகள், கண்டறியும் இமேஜிங் அமைப்புகள், பயோசென்சர்கள்.

  • தானியங்கி எலக்ட்ரானிக்ஸ்: கருவி பேனல்கள், எல்.ஈ.டி விளக்குகள், ஏர்பேக் அமைப்புகள்.

  • தொழில்துறை ஆட்டோமேஷன்: கட்டுப்பாட்டு பேனல்கள், ரோபோ ஆயுதங்கள் மற்றும் ஸ்மார்ட் சென்சார்கள்.

இந்த திறன்களை ஒருங்கிணைப்பதன் மூலம், FPC PCB கள் ஒரு தொழில்நுட்ப கூறு மட்டுமல்ல, இன்றைய மின்னணு உற்பத்தியில் தயாரிப்பு கண்டுபிடிப்பு மற்றும் போட்டித்தன்மையை வரையறுக்கும் ஒரு மூலோபாய வடிவமைப்பு நன்மை.

சரியான எஃப்.பி.சி பிசிபி உற்பத்தியாளரை எவ்வாறு தேர்ந்தெடுத்து தரத்தை உறுதிப்படுத்துவது?

நிலையான தயாரிப்பு செயல்திறன் மற்றும் நீண்டகால நம்பகத்தன்மையை அடைய சரியான FPC பிசிபி சப்ளையரைத் தேர்ந்தெடுப்பது அவசியம். ஒரு உற்பத்தியாளரை மதிப்பிடும்போது, ​​பின்வரும் அம்சங்களைக் கவனியுங்கள்:

(1) உற்பத்தி திறன் மற்றும் உபகரணங்கள்

பரிமாண துல்லியம் மற்றும் நிலைத்தன்மையை பராமரிக்க உற்பத்தியாளருக்கு மேம்பட்ட லேசர் துளையிடும் இயந்திரங்கள், துல்லியமான பொறித்தல் அமைப்புகள் மற்றும் தானியங்கி ஆப்டிகல் ஆய்வு (AOI) பொருத்தப்பட்டிருப்பதை உறுதிசெய்க.

(2) பொருள் ஆதாரம் மற்றும் தரக் கட்டுப்பாடு

உயர்தர எஃப்.பி.சி பிசிபிக்கள் டுபோன்ட் ™ அல்லது பானாசோனிக் ™ பாலிமைடு படங்கள் போன்ற சான்றளிக்கப்பட்ட பொருட்களைப் பொறுத்தது, இது உயர் தூய்மை செப்பு படலங்களுடன் இணைந்து. ஐபிசி வகுப்பு 3 இணக்கம் மற்றும் ஐஎஸ்ஓ 9001 சான்றிதழ் போன்ற கடுமையான தரக் கட்டுப்பாட்டு செயல்முறைகள் உற்பத்தி நம்பகத்தன்மையின் குறிகாட்டிகளாகும்.

(3) பொறியியல் ஆதரவு மற்றும் தனிப்பயனாக்கம்

ஒரு தொழில்முறை சப்ளையர் முழு தொழில்நுட்ப ஆதரவை வழங்க வேண்டும்-ஆரம்ப கட்ட சுற்று தளவமைப்பு வடிவமைப்பு முதல் மின்மறுப்பு உருவகப்படுத்துதல், முன்மாதிரி மற்றும் வெகுஜன உற்பத்தி வரை-இறுதி தயாரிப்பு செயல்திறன் மற்றும் செலவுத் தேவைகள் இரண்டையும் பூர்த்தி செய்வதை உறுதி செய்கிறது.

(4) சோதனை மற்றும் ஆய்வு தரநிலைகள்

நம்பகமான FPC PCB கள் பல சோதனை செயல்முறைகளுக்கு உட்படுகின்றன:

  • திறந்த/குறுகிய கண்டறிதலுக்கான மின் சோதனை (மின்-சோதனை).

  • இயந்திர சகிப்புத்தன்மையை உறுதிப்படுத்த வளைத்தல் மற்றும் நெகிழ்வு சோதனைகள்.

  • சுற்றுச்சூழல் ஆயுள் வெப்ப அதிர்ச்சி மற்றும் வயதான சோதனைகள்.

  • சுவடு சீரான தன்மை மற்றும் ஒட்டுதல் தரத்திற்கான நுண்ணிய ஆய்வு.

அனுபவமிக்க மற்றும் சான்றளிக்கப்பட்ட சப்ளையரைத் தேர்ந்தெடுப்பதன் மூலம், நீங்கள் உற்பத்தி அபாயங்களை கணிசமாகக் குறைக்கலாம், நம்பகத்தன்மையை மேம்படுத்தலாம் மற்றும் சந்தைக்கு நேரத்தை மேம்படுத்தலாம்.

FPC PCB கேள்விகள் பிரிவு

Q1: FPC PCB மற்றும் கடுமையான பிசிபிக்கு என்ன வித்தியாசம்?
A1: முக்கிய வேறுபாடு நெகிழ்வுத்தன்மை மற்றும் கட்டமைப்பில் உள்ளது. FPC PCB கள் வளைவதற்கும் மடிப்பையும் அனுமதிக்கும் பாலிமைடு போன்ற நெகிழ்வான பொருட்களைப் பயன்படுத்துகின்றன, அதே நேரத்தில் கடுமையான பிசிபிக்கள் திட FR-4 அடி மூலக்கூறுகளிலிருந்து தயாரிக்கப்படுகின்றன. FPC PCB கள் சிறிய அல்லது நகரும் சாதனங்களுக்கு ஏற்றவை, அதேசமயம் நிலையான மற்றும் பெரிய கட்டமைப்புகளுக்கு கடுமையான பிசிபிக்கள் பயன்படுத்தப்படுகின்றன.

Q2: FPC PCB கள் உயர்-தற்போதைய பயன்பாடுகளைக் கையாள முடியுமா?
A2: ஆம், சரியான செப்பு தடிமன் மற்றும் வெப்ப நிர்வாகத்துடன், FPC PCB கள் அதிக மின்னோட்டத்தை திறம்பட கையாள முடியும். வலுவூட்டப்பட்ட தாமிரத்துடன் கூடிய மல்டி-லேயர் எஃப்.பி.சி கள் வாகன, சக்தி தொகுதிகள் மற்றும் தொழில்துறை கட்டுப்பாட்டு அமைப்புகளில் அதிக சுமைகளைத் தக்கவைக்க முடியும்.

ரசிகர் மன்ற எஃப்.பி.சி பிசிபி தீர்வுகளுடன் புதுமையை மேம்படுத்துதல்

நெகிழ்வுத்தன்மை, நம்பகத்தன்மை மற்றும் துல்லியம் ஆகியவை தொழில்நுட்ப முன்னேற்றத்தை வரையறுக்கும் ஒரு சகாப்தத்தில், அடுத்த தலைமுறை மின்னணு சாதனங்களை இயக்குவதில் FPC PCB கள் ஈடுசெய்ய முடியாத பங்கைக் கொண்டுள்ளன. இலகுரக அமைப்பு, அதிவேக செயல்திறன் மற்றும் வடிவமைப்பு தகவமைப்பு ஆகியவற்றை இணைப்பதற்கான அவர்களின் திறன், பல்வேறு தொழில்களில் புதுமைகளின் ஒரு மூலக்கல்லாக அமைகிறது-நுகர்வோர் மின்னணுவியல் முதல் மருத்துவ தொழில்நுட்பம் மற்றும் அதற்கு அப்பால்.

Atஃபான்வே, மிகவும் தேவைப்படும் தொழில்துறை தரங்களை பூர்த்தி செய்யும் தனிப்பயன்-வடிவமைக்கப்பட்ட FPC பிசிபி தீர்வுகளை வழங்குவதில் நாங்கள் நிபுணத்துவம் பெற்றோம். மேம்பட்ட உற்பத்தி வசதிகள், கடுமையான தர சோதனை மற்றும் வாடிக்கையாளர் திருப்திக்கான அர்ப்பணிப்பு ஆகியவற்றுடன், ஃபேன்ஸ்வே ஒவ்வொரு நெகிழ்வான சுற்று உச்ச செயல்திறன் மற்றும் நீண்ட கால ஆயுள் ஆகியவற்றை வழங்குகிறது என்பதை உறுதி செய்கிறது.

நீங்கள் உயர் செயல்திறன் கொண்ட எலக்ட்ரானிக்ஸ் உருவாக்கி நம்பகமான எஃப்.பி.சி பிசிபி கூட்டாளரைத் தேடுகிறீர்களானால், தயங்க வேண்டாம்எங்களைத் தொடர்பு கொள்ளுங்கள்இன்று. ஃபான்வேயின் பொறியியல் குழு உங்கள் புதுமையான யோசனைகளை உயிர்ப்பிக்க நிபுணர் வழிகாட்டுதல், வடிவமைப்பு ஆதரவு மற்றும் ஒரு நிறுத்த தயாரிப்பு சேவைகளை வழங்கும்.
