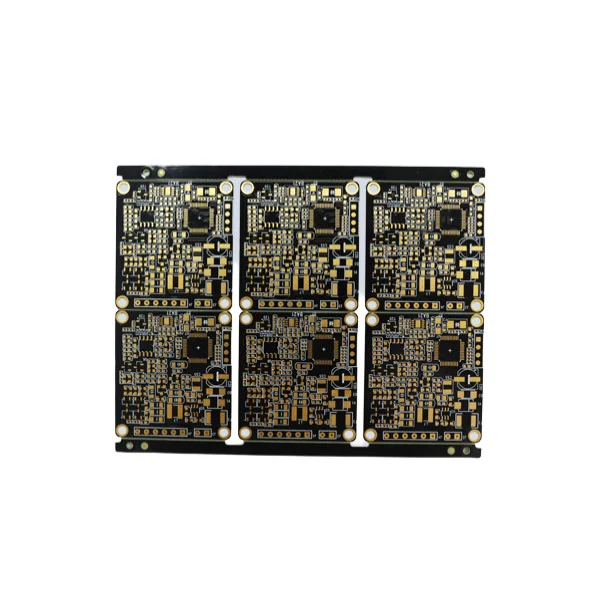

FR4 PCBஎலக்ட்ரானிக்ஸ் துறையில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் அச்சிடப்பட்ட சர்க்யூட் போர்டு அடி மூலக்கூறுகளில் ஒன்றாகும். இந்த விரிவான கட்டுரையில், FR4 PCB என்பது எதைக் குறிக்கிறது, அது எவ்வாறு தயாரிக்கப்படுகிறது, எங்கு பயன்படுத்தப்படுகிறது மற்றும் நவீன மின்னணு வடிவமைப்பு மற்றும் உற்பத்திக்கான அடிப்படைப் பொருளாக ஏன் உள்ளது என்பதை ஆராய்வோம்.
இந்த கட்டுரை FR4 PCB இன் பொருள், அதன் பண்புகள், உற்பத்தி செயல்முறைகள், நன்மைகள், வரம்புகள், நிஜ உலக பயன்பாடுகள் மற்றும் மாற்று PCB பொருட்களுடன் ஒப்பிடுதல் ஆகியவற்றை விளக்குகிறது. இது பொறியாளர்கள், பொழுதுபோக்கு ஆர்வலர்கள், வாங்குபவர்கள் மற்றும் தொழில்நுட்ப ஆர்வலர்களுக்கு நடைமுறை நுண்ணறிவுகளை வழங்குகிறது. FR4 PCBகள் தொடர்பான பொதுவான கேள்விகளுக்கு பதிலளிக்கும் விரிவான FAQ பகுதியையும் நீங்கள் காணலாம்.
அன்FR4 PCBபயன்படுத்தும் அச்சிடப்பட்ட சர்க்யூட் போர்டைக் குறிக்கிறதுFR4அடிப்படை பொருளாக. FR4 என்பது "ஃபிளேம் ரிடார்டன்ட் 4" என்பதைக் குறிக்கிறது, இது கண்ணாடியிழை வலுவூட்டப்பட்ட எபோக்சி லேமினேட் பொருளுக்கு ஒதுக்கப்பட்ட ஒரு தர பதவியாகும். அதன் வலுவான இயந்திர வலிமை, சிறந்த மின் காப்பு மற்றும் பரந்த வெப்பநிலை வரம்பில் செயல்படும் திறன் காரணமாக பெரும்பாலான எலக்ட்ரானிக்ஸ் முழுவதும் பயன்படுத்தப்படும் நடைமுறை நிலையான அடி மூலக்கூறு ஆகும்.
"பிசிபி" என்ற சொல்லுக்கு மின்னணு கூறுகளை பொறிக்கப்பட்ட செப்பு சுற்று மற்றும் பூசப்பட்ட துளைகள் வழியாக இணைக்கும் தளம் என்று பொருள். FR4 உடன் இணைந்தால், குறைந்த விலை நுகர்வோர் எலக்ட்ரானிக்ஸ் முதல் தொழில்துறை கட்டுப்பாட்டு அமைப்புகள் வரை அனைத்திற்கும் ஏற்ற நீடித்த மற்றும் நம்பகமான பலகையை இது உருவாக்குகிறது.
ஒரு FR4 PCB ஐ தயாரிப்பது, நிலைத்தன்மை மற்றும் தரத்தை உறுதிப்படுத்த பல துல்லியமான படிகளை உள்ளடக்கியது. அடிப்படைக் கூறுகளில் செப்புத் தகடு, FR4 லேமினேட் தாள்கள் மற்றும் மூலப்பொருட்களை செயல்பாட்டு சர்க்யூட் போர்டுகளாக மாற்றும் தொடர்ச்சியான செயல்முறைகள் ஆகியவை அடங்கும்.
PCB ஃபேப்ரிகேஷனுக்கான FR4 மெட்டீரியலைத் தேர்ந்தெடுப்பது பல பயன்பாடுகளுக்கு ஏற்றதாக இருக்கும் பலன்களை வழங்குகிறது. அதன் சீரான செயல்திறன், செலவு-செயல்திறன் மற்றும் பல்துறை ஆகியவை அதன் பரவலான தத்தெடுப்புக்கு பங்களிக்கின்றன.
PCB வடிவமைப்பிற்கான ஒரு பொருளைத் தேர்ந்தெடுக்கும்போது, செயல்திறன் மற்றும் நம்பகத்தன்மையை பாதிக்கும் பல முக்கிய பண்புகளை பொறியாளர்கள் மதிப்பீடு செய்கிறார்கள். FR4 பல அளவுகோல்களில் சாதகமான பண்புகளை நிரூபிக்கிறது.
| சொத்து | விளக்கம் | வழக்கமான மதிப்பு / குறிப்பு |
|---|---|---|
| மின்கடத்தா மாறிலி (Dk) | மின்சார ஆற்றலைச் சேமிக்கும் PCBயின் திறனைக் குறிக்கிறது. | ~4.3–4.8 |
| வெப்ப நிலைத்தன்மை | சிதைவு இல்லாமல் வெப்பத்தைத் தாங்கும் திறன். | ~130°C வரை |
| இழுவிசை வலிமை | இயந்திர சிதைவுக்கு எதிர்ப்பு. | உயர் |
| ஃபிளேம் ரிடார்டன்சி | தீ ஆபத்து இருக்கும் பயன்பாடுகளில் பாதுகாப்பு. | UL94 V-0 மதிப்பீட்டை சந்திக்கிறது |
| ஈரப்பதம் எதிர்ப்பு | ஈரப்பதமான சூழலில் பலகைகளுக்கு அவசியம். | நல்லது |
FR4 PCBகள் அவற்றின் பல்துறை மற்றும் நம்பகத்தன்மை காரணமாக எங்கும் காணப்படுகின்றன. FR4 சிறப்பாக செயல்படும் பயன்பாடுகளின் கண்ணோட்டம் கீழே உள்ளது.
பொறியாளர்கள் பெரும்பாலும் FR4 மற்றும் பாலிமைடு, ரோஜர்ஸ் அல்லது மெட்டல் கோர் அடி மூலக்கூறுகள் போன்ற மாற்றுப் பொருட்களுக்கு இடையே தேர்வு செய்கிறார்கள். ஒவ்வொரு பொருளும் குறிப்பிட்ட தேவைகளுக்கு ஏற்ற தனித்துவமான நன்மைகளை வழங்குகிறது.
| பொருள் | சிறந்தது | நன்மைகள் | வரம்புகள் |
|---|---|---|---|
| FR4 | பொது மின்னணுவியல் | செலவு குறைந்த, வலுவான, நம்பகமான | உயர் அதிர்வெண் RFக்கு ஏற்றதல்ல |
| பாலிமைடு | நெகிழ்வான PCBகள் | அதிக வெப்ப எதிர்ப்பு, நெகிழ்வானது | அதிக செலவு |
| ரோஜர்ஸ் | உயர் அதிர்வெண் RF | குறைந்த இழப்பு, நிலையான Dk | விலை உயர்ந்தது |
| உலோக கோர் | பவர் LED பயன்பாடுகள் | சிறந்த வெப்பச் சிதறல் | கனமான மற்றும் விலை உயர்ந்தது |
கே:PCB இல் "FR4" என்பது எதைக் குறிக்கிறது?
A:FR4 என்பது "ஃபிளேம் ரிடார்டன்ட் 4" என்பதைக் குறிக்கிறது, இது கண்ணாடி-வலுவூட்டப்பட்ட எபோக்சி லேமினேட்டைக் குறிக்கிறது, இது நெருப்பை எதிர்க்கிறது மற்றும் PCB களுக்கு கட்டமைப்பு வலிமையை வழங்குகிறது.
கே:பிசிபி துறையில் FR4 ஏன் பரவலாகப் பயன்படுத்தப்படுகிறது?
A:FR4 இயந்திர வலிமை, மின் காப்பு, வெப்ப எதிர்ப்பு மற்றும் செலவு-செயல்திறன் ஆகியவற்றை ஒருங்கிணைக்கிறது, இது பரந்த அளவிலான மின்னணு பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
கே:உயர் அதிர்வெண் RF பயன்பாடுகளில் FR4 ஐப் பயன்படுத்த முடியுமா?
A:குறைந்த அதிர்வெண் சுற்றுகளில் FR4 பயன்படுத்தப்படும் போது, உயர் அதிர்வெண் RF சுற்றுகளுக்கு சிறந்த சமிக்ஞை ஒருமைப்பாட்டிற்காக குறைந்த மின்கடத்தா இழப்புகளைக் கொண்ட ரோஜர்ஸ் போன்ற பொருட்கள் பெரும்பாலும் தேவைப்படுகின்றன.
கே:ஈரப்பதம் FR4 PCBகளை எவ்வாறு பாதிக்கிறது?
A:FR4 நல்ல ஈரப்பதம் எதிர்ப்பைக் கொண்டுள்ளது, ஆனால் அதிக ஈரப்பதத்திற்கு நீண்ட கால வெளிப்பாடு இன்னும் செயல்திறனை பாதிக்கலாம். பாதுகாப்பு பூச்சுகள் மற்றும் சீரான அடுக்குகள் இதைத் தணிக்க உதவுகின்றன.
கே:வாகன மின்னணுவியலுக்கு FR4 பொருத்தமானதா?
A:ஆம், FR4 ஆனது அதன் வெப்ப நிலைப்புத்தன்மை மற்றும் நீடித்த தன்மை காரணமாக வாகன மின்னணுவியலில் பரவலாகப் பயன்படுத்தப்படுகிறது, இருப்பினும் தீவிர சூழல்களுக்கு குறிப்பிட்ட உயர்-வெப்பநிலை மாறுபாடுகள் தேர்ந்தெடுக்கப்படலாம்.
புரிதல்FR4 PCBஎலக்ட்ரானிக் வடிவமைப்பு மற்றும் உற்பத்தியில் பணிபுரியும் அல்லது கற்றுக்கொள்பவர்களுக்கு இது அவசியம். அதன் சீரான குணாதிசயங்கள் உலகெங்கிலும் உள்ள எண்ணற்ற சாதனங்களுக்கான முதுகெலும்புப் பொருளாக அமைகின்றன. நீங்கள் ஒரு புதிய திட்டத்திற்கான பொருட்களை மதிப்பிடுகிறீர்களோ அல்லது ஒரு சப்ளையரை தேர்வு செய்தாலும், FR4 நம்பகமான தேர்வாகவே இருக்கும்.
உங்கள் விவரக்குறிப்புகளுக்கு ஏற்றவாறு உயர்தர FR4 PCB ஃபேப்ரிகேஷனுக்காக, உடன் கூட்டுசேர்வதைக் கவனியுங்கள்ஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட்— துல்லியமான PCB உற்பத்தி தீர்வுகளின் நம்பகமான வழங்குநர்.தொடர்பு கொள்ளவும்எங்களை.
