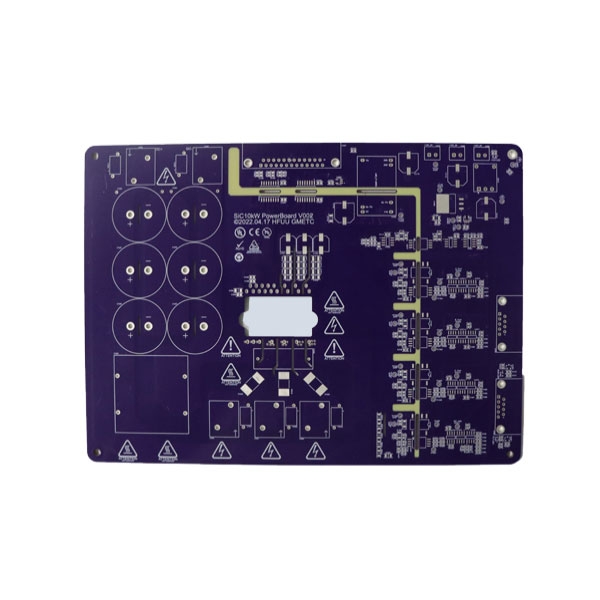

சிறிய, வேகமான மற்றும் அதிக சக்தி வாய்ந்த மின்னணு சாதனங்களை நோக்கிய இடைவிடாத உந்துதல் அச்சிடப்பட்ட சர்க்யூட் போர்டு தொழில்நுட்பத்தில் குறிப்பிடத்தக்க புதுமைகளை உந்தியுள்ளது. உயர் அடர்த்தி இன்டர்கனெக்ட் (HDI) PCBகள் இன்றைய அதிநவீன எலக்ட்ரானிக்ஸ்-ஸ்மார்ட்ஃபோன்கள் மற்றும் அணியக்கூடிய பொருட்கள் முதல் வாகன பாதுகாப்பு அமைப்புகள் மற்றும் மருத்துவ உள்வைப்புகள் வரை அடித்தளமாகிவிட்டன. என்ன செய்கிறது என்பதை நாங்கள் ஆய்வு செய்கிறோம்HDI PCBவழக்கமான பலகைகளிலிருந்து வேறுபட்டது, முக்கிய தொழில்நுட்பங்கள் மற்றும் எப்படிமின்விசிறிஇன் உற்பத்தி திறன்கள் இந்த சிக்கலான, உயர் நம்பகத்தன்மை கொண்ட பலகைகளின் உற்பத்தியை ஆதரிக்கின்றன. நவீன HDI புனைகதையை வரையறுக்கும் வடிவமைப்பு பரிசீலனைகள், பொருள் தேர்வுகள் மற்றும் தரத் தரங்களை நாங்கள் ஆராய்வோம்.
அச்சிடப்பட்ட சர்க்யூட் போர்டு கிட்டத்தட்ட ஒவ்வொரு மின்னணு சாதனத்திற்கும் அடித்தளமாக உள்ளது. சாதனங்கள் மிகவும் சக்தி வாய்ந்ததாகவும், மிகவும் கச்சிதமானதாகவும் மாறியதால், PCB களில் வைக்கப்படும் தேவைகள் வியத்தகு அளவில் அதிகரித்துள்ளன. துளை-துளை கூறுகள் மற்றும் பரந்த தடயங்களைக் கொண்ட நிலையான PCBகள் பல நவீன பயன்பாடுகளுக்குப் போதுமானதாக இல்லை. அதிக கூறு அடர்த்தி, வேகமான சிக்னல் வேகம் மற்றும் குறைக்கப்பட்ட வடிவ காரணிகள் ஆகியவற்றின் தேவை உயர்-அடர்த்தி இன்டர்கனெக்ட் தொழில்நுட்பத்தை ஏற்றுக்கொண்டது.
எச்டிஐ பிசிபிக்கள் ஒரு யூனிட் பகுதிக்கு அதிக வயரிங் அடர்த்தியை, நுண்ணிய கோடுகள் மற்றும் இடைவெளிகள், சிறிய வயாஸ் மற்றும் அதிக இணைப்பு திண்டு அடர்த்தி ஆகியவற்றின் மூலம் அடைகின்றன. இந்த பலகைகள் சிறிய இடைவெளிகளில் அதிக செயல்பாடுகளை ஒருங்கிணைக்க உதவுகின்றன - 5G தகவல் தொடர்பு உள்கட்டமைப்பு முதல் மருத்துவ கண்டறியும் கருவிகள் மற்றும் வாகனங்களில் மேம்பட்ட இயக்கி உதவி அமைப்புகள் வரையிலான பயன்பாடுகளுக்கான தேவை.
ஃபேன்வே தொழில்நுட்பம்பிசிபி ஃபேப்ரிகேஷன், அசெம்பிளி மற்றும் டெஸ்டிங் ஆகியவற்றில் 12 ஆண்டுகளுக்கும் மேலான அனுபவம் கொண்ட சீனாவை தளமாகக் கொண்ட எலக்ட்ரானிக் உற்பத்தி சேவை வழங்குநராகும். நிறுவனம் PCB தளவமைப்பு மற்றும் வடிவமைப்பு முதல் முடிக்கப்பட்ட தயாரிப்பு விநியோகம் வரை இறுதி முதல் இறுதி தீர்வுகளை வழங்குகிறது. இந்தக் கட்டுரையானது HDI PCB தொழில்நுட்பம், சம்பந்தப்பட்ட உற்பத்தி செயல்முறைகள் மற்றும் உயர் அடர்த்தி ஒன்றோடொன்று இணைப்புத் தீர்வுகள் தேவைப்படும் வாடிக்கையாளர்களுக்கு ஃபேன்வேயை ஒரு கூட்டாளராக மாற்றும் திறன்கள் பற்றிய ஒரு புறநிலை தோற்றத்தை வழங்குகிறது.
எச்டிஐ பிசிபிக்கள் வழக்கமான பிசிபிகளில் இருந்து அதிக கூறு அடர்த்தி மற்றும் சிறந்த மின் செயல்திறனை செயல்படுத்தும் பல முக்கிய அம்சங்களால் வேறுபடுகின்றன.
HDI பலகைகள் 2.5 மில் (0.0635 மிமீ) அல்லது அதற்கும் குறைவான சுவடு அகலங்களையும் இடைவெளிகளையும் அடையலாம். இது கொடுக்கப்பட்ட பகுதியில் அதிக வழித்தடத்தை அனுமதிக்கிறது, பல அடுக்குகள் அல்லது பெரிதாக்கப்பட்ட பலகைகள் தேவையில்லாமல் BGAகள் (பால் கிரிட் வரிசைகள்) போன்ற உயர்-பின்-கவுண்ட் கூறுகளை இணைப்பதை சாத்தியமாக்குகிறது.
முழு பலகை தடிமன் வழியாக செல்லும் பாரம்பரிய வழியாக துளை வழியாக அல்லாமல், மைக்ரோவியாக்கள் சிறிய விட்டம் கொண்டவை-பொதுவாக 150μm-க்கும் குறைவானவை-அவை அடுத்தடுத்த அடுக்குகளை இணைக்கின்றன. சிறிய அளவு கொடுக்கப்பட்ட பகுதியில் அதிக வியாஸை அனுமதிக்கிறது மற்றும் அதன் வழியாக நுகரப்படும் இடத்தை குறைக்கிறது.
குருட்டு வழியாக ஒரு வெளிப்புற அடுக்கை முழு பலகையிலும் ஊடுருவாமல் உள் அடுக்குடன் இணைக்கிறது. புதைக்கப்பட்ட வழிகள் வெளிப்புற மேற்பரப்புகளை அடையாமல் உள் அடுக்குகளை இணைக்கின்றன. இந்த வகைகள் வழியாக வெளிப்புற அடுக்குகளில் இடத்தை உட்கொள்ளாமல் மிகவும் சிக்கலான ஒன்றோடொன்று இணைக்க அனுமதிக்கிறது.
செப்பு அடுக்குகளுக்கு இடையே உள்ள இன்சுலேடிங் அடுக்குகள் HDI பலகைகளில் மெல்லியதாக இருக்கும், இது ஒட்டுமொத்த பலகையின் தடிமன் குறைவதற்கும் குறுகிய சமிக்ஞை பாதைகள் மூலம் சிக்னல் ஒருமைப்பாட்டை மேம்படுத்துவதற்கும் பங்களிக்கிறது.
மின் செயல்திறனை பராமரிக்கும் அல்லது மேம்படுத்தும் போது இந்த அம்சங்கள் கூட்டாக குறிப்பிடத்தக்க பலகை அளவு குறைப்பை செயல்படுத்துகின்றன-சில நேரங்களில் வழக்கமான வடிவமைப்புகளுடன் ஒப்பிடும்போது 60% வரை.
எல்லா HDI போர்டுகளும் சமமாக இல்லை. எச்டிஐ வடிவமைப்பின் சிக்கலானது பொதுவாக பில்ட்-அப் லேயர்களின் எண்ணிக்கை மற்றும் சம்பந்தப்பட்ட கட்டமைப்புகள் மூலம் வகைப்படுத்தப்படுகிறது.
| வகுப்பு | கட்டமைப்பு | சிக்கலானது | வழக்கமான பயன்பாடுகள் |
| HDI வகுப்பு 1 | 1+N+1 | குறைந்த | அடிப்படை நுகர்வோர் மின்னணுவியல், எளிய சாதனங்கள் |
| HDI வகுப்பு 2 | 2+N+2 | நடுத்தர | மேம்பட்ட நுகர்வோர் மின்னணுவியல், வாகன இன்ஃபோடெயின்மென்ட் |
| HDI வகுப்பு 3 | 3+N+3 | உயர் | உயர் செயல்திறன் சாதனங்கள், 5G உள்கட்டமைப்பு, AI அமைப்புகள் |
| HDI வகுப்பு 4 | 4+N+4 | மிக உயர்ந்தது | அதிநவீன பயன்பாடுகள், குறைக்கடத்தி பேக்கேஜிங் |
கட்டமைப்பு குறியீட்டில் உள்ள "N" மைய அடுக்குகளின் எண்ணிக்கையைக் குறிக்கிறது. அதிக சிக்கலான பலகைகளுக்கு மிகவும் அதிநவீன உற்பத்தி செயல்முறைகள் மற்றும் இறுக்கமான செயல்முறை கட்டுப்பாடு தேவைப்படுகிறது.
மின்விசிறிபரந்த அளவிலான HDI PCB தேவைகளை ஆதரிக்கும் வகையில் உற்பத்தி திறன்களை உருவாக்கியுள்ளது. பின்வரும் அட்டவணை கிடைக்கக்கூடிய முக்கிய திறன்களை சுருக்கமாகக் கூறுகிறது.
| திறன் | வரம்பு |
| அடுக்கு எண்ணிக்கை | 1 - 108 அடுக்குகள் |
| முடிக்கப்பட்ட பலகை தடிமன் | 0.2 மிமீ - 10.0 மிமீ |
| அதிகபட்ச பேனல் அளவு | 610 மிமீ × 1200 மிமீ |
| முடிக்கப்பட்ட செம்பு தடிமன் | 0.5 அவுன்ஸ் - 12 அவுன்ஸ் |
| குறைந்தபட்ச வரி அகலம் / இடம் | 2.5 மில் / 2.5 மில் |
| குறைந்தபட்ச முடிக்கப்பட்ட துளை அளவு | 0.1 மி.மீ |
| அதிகபட்ச விகித விகிதம் | 25:1 |
| மின்மறுப்பு கட்டுப்பாட்டு சகிப்புத்தன்மை | ±10% |
நிறுவனம் HASL (LF), ENIG (இம்மர்ஷன் தங்கம்), இம்மர்ஷன் டின், இம்மர்ஷன் சில்வர், OSP, மற்றும் தங்க விரல்கள் உள்ளிட்ட பல்வேறு மேற்பரப்பு பூச்சுகளை வழங்குகிறது, இது வாடிக்கையாளர்கள் தங்கள் குறிப்பிட்ட பயன்பாடு மற்றும் சுற்றுச்சூழல் தேவைகளுக்கு பொருத்தமான முடிவைத் தேர்ந்தெடுக்க அனுமதிக்கிறது.
HDI PCBகள் பொதுவாக நம்பகத்தன்மை முக்கியமான பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன.மின்விசிறிசர்வதேச தரத்தை பூர்த்தி செய்வதற்கான அதன் உறுதிப்பாட்டை பிரதிபலிக்கும் பல தர சான்றிதழ்களை பராமரிக்கிறது.
• ISO 9001:2015- தர மேலாண்மை அமைப்பு சான்றிதழ்.
• IATF 16949:2016- வாகனத் தொழில் தர மேலாண்மை தரநிலை.
• ISO 13485:2016- மருத்துவ சாதனத்தின் தர மேலாண்மை அமைப்பு சான்றிதழ்.
அச்சிடப்பட்ட பலகைகளை ஏற்றுக்கொள்வதற்கு IPC-A-600G மற்றும் கடுமையான PCBகளின் செயல்திறன் விவரக்குறிப்புக்கான IPC-6012 உள்ளிட்ட IPC தரநிலைகளையும் நிறுவனம் பின்பற்றுகிறது. எச்டிஐ பிசிபி தயாரிப்பு ஐபிசி வகுப்பு 2 மற்றும் வகுப்பு 3 தரநிலைகளுக்குக் கிடைக்கிறது, வகுப்பு 3 என்பது மிஷன்-கிரிட்டிக்கல் அப்ளிகேஷன்களுக்கான மிக உயர்ந்த நிலையைக் குறிக்கிறது.
சுற்றுச்சூழல் இணக்கம் என்பது UL பாதுகாப்பு சான்றிதழ், அபாயகரமான பொருள் கட்டுப்பாடுக்கான RoHS இணக்கம் மற்றும் ரீச் இரசாயன இணக்கம் ஆகியவை அடங்கும்.
A: HDI PCB கள் சிறந்த ட்ரேஸ் அகலங்கள் (2.5 மில் வரை), சிறிய வயாஸ் (150μm கீழ் மைக்ரோவியாஸ்) மற்றும் அதிக இணைப்பு திண்டு அடர்த்தி ஆகியவற்றைக் கொண்டுள்ளது. நிலையான PCBகளுடன் ஒப்பிடும்போது சிறந்த சிக்னல் ஒருமைப்பாட்டுடன் மிகவும் கச்சிதமான வடிவமைப்புகளை அவை செயல்படுத்துகின்றன.
A: மைக்ரோவியாக்கள் சிறிய விட்டம் கொண்ட வயாஸ் ஆகும், பொதுவாக 150μm க்கும் குறைவானது, அவை அடுத்தடுத்த அடுக்குகளை இணைக்கின்றன. அவற்றின் சிறிய அளவு அதிக ரூட்டிங் அடர்த்தியை அனுமதிக்கிறது மற்றும் கட்டமைப்பின் மூலம் நுகரப்படும் இடத்தை குறைக்கிறது.
A: Fanway ஆனது HDI PCBகளை 108 அடுக்குகள் வரை உருவாக்க முடியும், இது வடிவமைப்பு தேவைகள் மற்றும் பொருள் தேர்வு ஆகியவற்றைப் பொறுத்து.
ப: ஃபேன்வே ISO 9001:2015, IATF 16949:2016 மற்றும் ISO 13485:2016 சான்றிதழ்களைக் கொண்டுள்ளது. நிறுவனம் IPC தரநிலைகளையும் கடைப்பிடிக்கிறது மற்றும் UL, RoHS மற்றும் REACH இணக்கத்தை பராமரிக்கிறது.
ப: HASL (LF), ENIG (இம்மர்ஷன் தங்கம்), இம்மர்ஷன் டின், இம்மர்ஷன் சில்வர், OSP மற்றும் தங்க விரல்கள் ஆகியவை கிடைக்கும் முடிவுகளில் அடங்கும். தேர்வு பயன்பாட்டின் சாலிடரிங் தேவைகள் மற்றும் சுற்றுச்சூழல் நிலைமைகளைப் பொறுத்தது.
HDI PCBசிறிய வடிவ காரணிகளில் அதிக செயல்பாடு தேவைப்படும் நவீன மின்னணு சாதனங்களுக்கு தொழில்நுட்பம் இன்றியமையாததாகிவிட்டது. நுட்பமான தடயங்கள், மைக்ரோவியாக்கள் மற்றும் மேம்பட்ட பொருட்கள் ஆகியவற்றின் கலவையானது வழக்கமான PCB தொழில்நுட்பத்துடன் சாத்தியமில்லாத வடிவமைப்புகளை செயல்படுத்துகிறது.
மின்விசிறி HDI PCB உற்பத்தி திறன்களின் விரிவான தொகுப்பை வழங்குகிறது, அடுக்கு எண்ணிக்கை 108, குறைந்தபட்ச சுவடு அகலம் 2.5 மில்லி, மற்றும் உயர் அதிர்வெண் மற்றும் அதிவேக பொருட்கள் வரம்பிற்கு ஆதரவு. ISO 9001, IATF 16949 மற்றும் ISO 13485 உள்ளிட்ட நிறுவனத்தின் தரச் சான்றிதழ்கள், வாகனம், மருத்துவம் மற்றும் பிற கோரும் பயன்பாடுகளின் தேவைகளைப் பூர்த்தி செய்வதற்கான அதன் உறுதிப்பாட்டை பிரதிபலிக்கின்றன.
விரைவான முன்மாதிரி விருப்பங்கள் மற்றும் இலவச DFM பகுப்பாய்வு மூலம், Fanway புதிய HDI வடிவமைப்புகளை உருவாக்கும் வாடிக்கையாளர்களுக்கு நடைமுறை ஆதரவை வழங்குகிறது. உங்கள் திட்டத்திற்கு நம்பகமான கூட்டாளரைத் தேடுகிறீர்களானால், நாங்கள் உங்களை அழைக்கிறோம்தொடர்புமின்விசிறிஇன்று. தொழில்நுட்பக் குழு உங்கள் குறிப்பிட்ட தேவைகளுக்கு ஏற்ப வடிவமைப்பு வழிகாட்டுதல், பொருள் பரிந்துரைகள் மற்றும் போட்டி விலை நிர்ணயம் ஆகியவற்றை வழங்க முடியும். உரையாடலைத் தொடங்க நிறுவனத்தின் இணையதளம் அல்லது மின்னஞ்சல் மூலம் அணுகவும்.
