பிசிபி வடிவமைப்பு முதல் வெகுஜன உற்பத்தி வரை, ஃபான்வே உங்கள் மாறுபட்ட திட்டத் தேவைகளை நிவர்த்தி செய்வதற்கும் உங்கள் சந்தைக்கு நேரத்தை விரைவுபடுத்துவதற்கும் ஒரு நிறுத்த தீர்வுகளாக விரைவாக திரும்பும் பிசிபி உற்பத்தி சேவைகளை வழங்குகிறது.

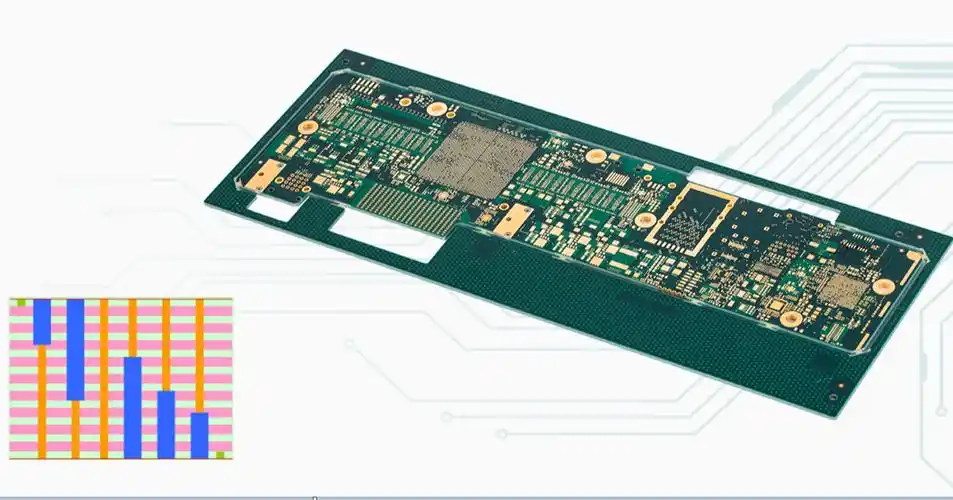

எச்.டி.ஐ பிசிபி (உயர் அடர்த்தி ஒன்றோடொன்று பி.சி.பி) என்பது பாரம்பரிய பிசிபிகளுடன் ஒப்பிடும்போது ஒரு யூனிட் பகுதிக்கு கணிசமாக அதிக வயரிங் அடர்த்தியை வழங்கும் ஒரு வகை அச்சிடப்பட்ட சர்க்யூட் போர்டு ஆகும். சிறிய, சிறிய மற்றும் நீடித்த மின்னணு சாதனங்களை வடிவமைப்பதற்கான இறுதி தீர்வாக எச்.டி.ஐ பிசிபி புனைகதை விரைவாக மாறியுள்ளது. முக்கிய அம்சங்கள் பின்வருமாறு:
மெல்லிய சுவடு அகலங்கள்/இடைவெளிகள்(3/3 மில் வரை) கட்டுப்படுத்தப்பட்ட பகுதிகளில் அடர்த்தியான இணைப்புகளை செயல்படுத்துகிறது.
மைக்ரோவியாஸ்(பொதுவாக <150μm விட்டம்) அடுக்குகளுக்கு இடையில் அதிக அடர்த்தி கொண்ட தொடர்புகளை எளிதாக்குகிறது.
குருட்டு/புதைக்கப்பட்ட VIA கள்வெளிப்புற மேற்பரப்புகளில் ஊடுருவாமல் உள் அடுக்குகளை இணைத்தல், சமிக்ஞை ஒருமைப்பாட்டை அதிகரிக்கும் போது பலகை அளவை 60% வரை குறைக்கிறது.
உயர் அடுக்கு எண்ணிக்கைகள்(20+ அடுக்குகள் வரை) சிக்கலான மல்டிலேயர் கட்டமைப்புகளை ஆதரிக்க.
ஒரு எச்டிஐ பிசிபி நிபுணராக, துல்லியம் மற்றும் நம்பகத்தன்மை தேவைப்படும் தொழில்களுக்கு வடிவமைக்கப்பட்ட தீர்வுகளை வழங்க மேம்பட்ட எச்டிஐ உற்பத்தியில் 12+ வருட அனுபவத்தை ஃபேன்ஸ்வே டெக்னாலஜி பயன்படுத்துகிறது:
மருத்துவம்:பொருத்தக்கூடிய சாதனங்கள், கண்டறியும் உபகரணங்கள்.
தானியங்கி:ADAS, EV பேட்டரி மேலாண்மை அமைப்புகள்.
5 ஜி தகவல்தொடர்புகள்:அதிவேக சேவையக பலகைகள், MMWAVE தொகுதிகள்.
நுகர்வோர் மின்னணுவியல்:மடிக்கக்கூடிய ஸ்மார்ட்போன்கள், மினியேட்டரைஸ் ஐஓடி சென்சார்கள்.
சீனாவில் உங்கள் நம்பகமான எச்டிஐ பிசிபி வழங்குநராகவும், சப்ளையராகவும் ஃபன்வே உறுதிபூண்டுள்ளது, ஐஎஸ்ஓ 9001 சான்றளிக்கப்பட்ட செயல்முறைகளை ஐபிசி -6012 வகுப்பு 3 தரநிலைகளுடன் இணைத்து, மிஷன்-சிக்கலான செயல்திறனை உறுதி செய்கிறது.
உற்பத்தியில் எங்களிடம் கடுமையான தரக் கட்டுப்பாட்டு அமைப்பு உள்ளது, பி.சி.பி மற்றும் உயர் தரமான உற்பத்தியை உறுதி செய்யும் கூறுகளை ஆய்வு செய்வதற்காக ஏஓஐ, எக்ஸ்ரே, மின் சோதனை போன்ற பல்வேறு சோதனைகள் எங்களிடம் உள்ளன.
எங்களிடம் ஒரு நிலையான விநியோகச் சங்கிலி உள்ளது, இது குறைந்த செலவில் மூலப்பொருட்களைப் பெற எங்களுக்கு உதவுகிறது. ஆன்லைன் கண்காணிப்பு அமைப்பு மற்றும் ஆல் இன் ஒன் உற்பத்தி செலவைக் குறைக்க எங்களுக்கு உதவும்.
ஆன்லைன் கண்காணிப்பு அமைப்பு உங்கள் ஆர்டர் நிலையைக் கண்காணிக்கவும், உற்பத்தி அட்டவணையை சிறப்பாகக் கட்டுப்படுத்தவும், சரியான நேரத்தில் HDI PCB ஐ வழங்கவும் அனுமதிக்கிறது.
எங்கள் அர்ப்பணிப்பு குழு கருத்தாக்கத்திலிருந்து உற்பத்தி வரை உங்களுக்கு உதவுகிறது.
| தொழில்நுட்ப வகுப்பு | கட்டமைப்பு | சிக்கலானது | பயன்பாடுகள் |
| எச்.டி.ஐ வகுப்பு 1 | 1+n+1 | குறைந்த | அடிப்படை நுகர்வோர் மின்னணுவியல், எளிய சாதனங்கள் |
| எச்.டி.ஐ வகுப்பு 2 | 2+N+2 | நடுத்தர | மேம்பட்ட நுகர்வோர் மின்னணுவியல், தானியங்கி |
| எச்.டி.ஐ வகுப்பு 3 | 3+N+3 | உயர்ந்த | உயர் செயல்திறன் கொண்ட சாதனங்கள், 5 ஜி, AI அமைப்புகள் |
| எச்.டி.ஐ வகுப்பு 4 | 4+N+4 | மிக உயர்ந்த | கட்டிங்-எட்ஜ் பயன்பாடுகள், குறைக்கடத்தி |
| அடுக்கு எண்ணிக்கை | 1-108 எல் |
| பலகை தடிமன் முடிக்கவும் | 0.2 மிமீ -10.0 மிமீ |
| அதிகபட்ச பேனல் அளவு | 610 மிமீ *1200 மிமீ |
| செப்பு தடிமன் முடிக்கவும் | 0.5oz-12oz |
| மின் வரி அகலம் | 2.5 மில்/2.5 மில் |
| நிமிடம் பூச்சு துளை அளவு | 0.1 மிமீ |
| அதிகபட்ச விகித விகிதம் | 25: 1 |
| மின்மறுப்பு கட்டுப்பாட்டு சகிப்புத்தன்மை | +/- 10% |
| மேற்பரப்பு முடிவுகள் | Hasl (lf), enlg, lmmersion tin, lmmersion வெள்ளி, தங்க விரல், கடினமான தங்க முலாம் கொண்ட முழு பலகை, OSP, eneplg |
| பொருட்கள்: | FR-4 TG150/TG170, ரோஜர்ஸ், ஆர்லான், டகோனிக், TUC TU-872 SLK, TU-883, பானாசோனிக் M6/M7, பெர்குவிஸ்ட் போன்றவை. |

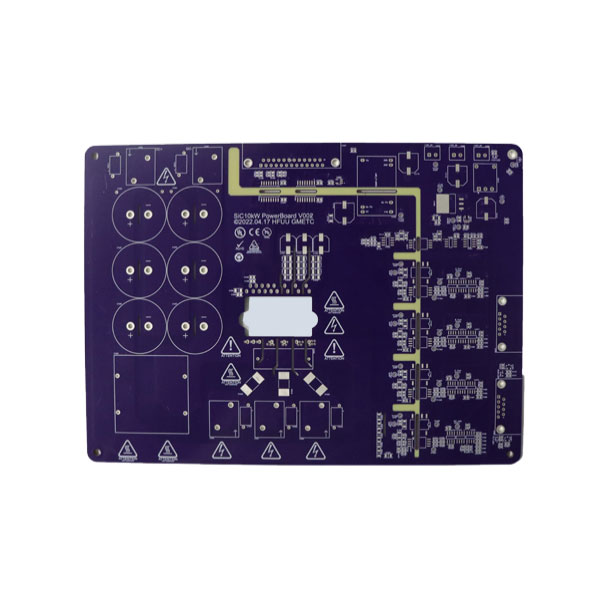

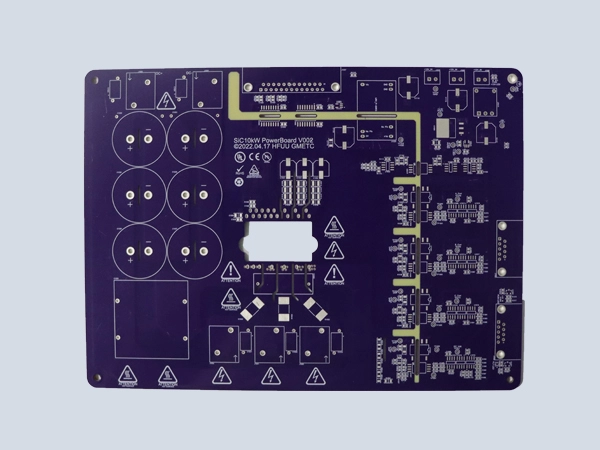

1-படி HDI உடன் 6L LED ஒளிமின்னழுத்த பிசிபி

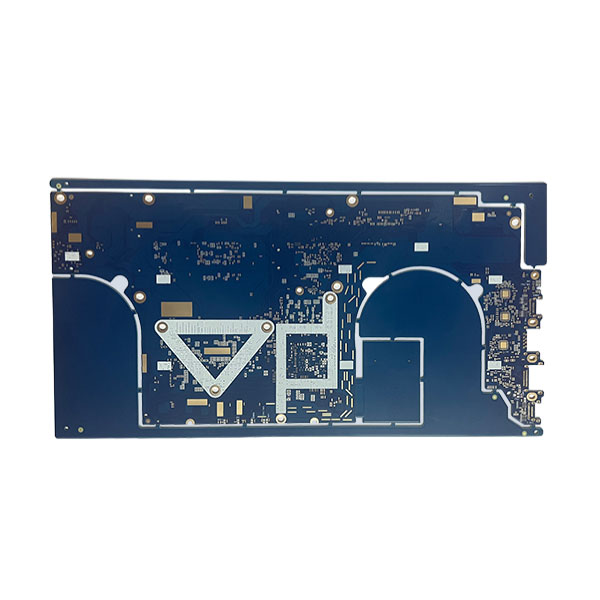

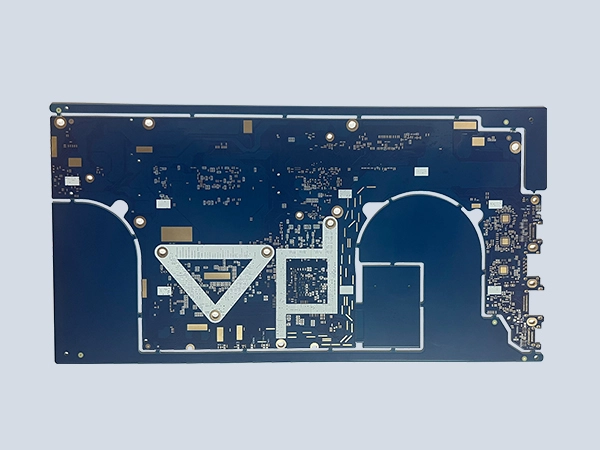

2-படி HDI உடன் 8L லேப்டாப் மதர்போர்டு

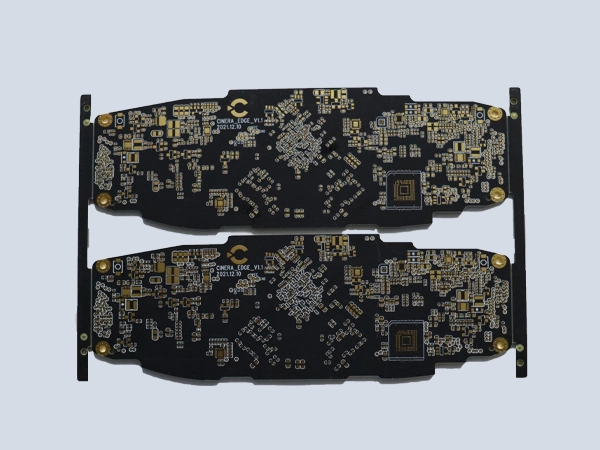

1-படி HDI உடன் 14L ரோஜர்ஸ் கலப்பின பிசிபி

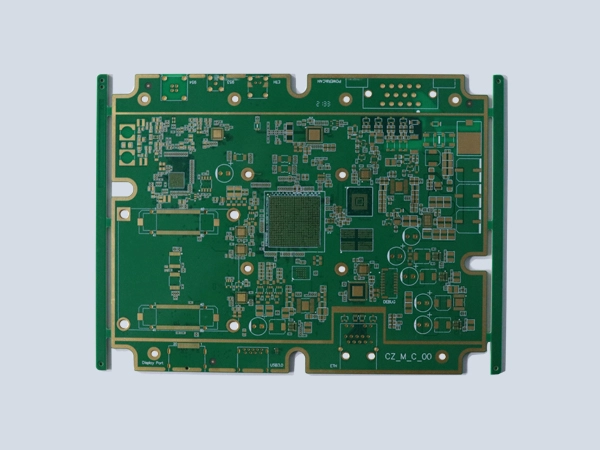

பி.சி.பி வழியாக மல்டிலேயர் எச்.டி.ஐ குருட்டு
