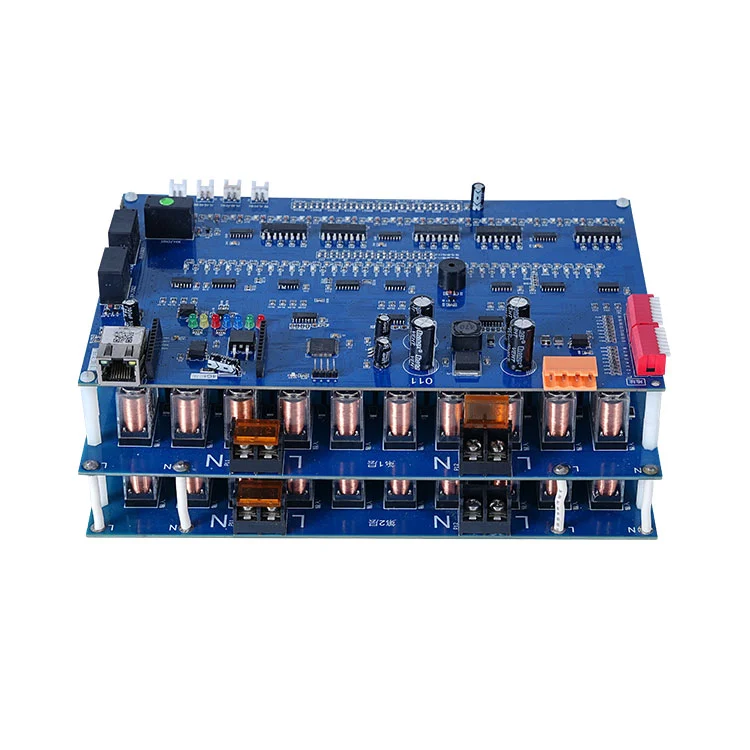

மின்விசிறிSMT PCB சட்டசபைகோட்பாட்டு வேலை வாய்ப்பு வேகத்திற்கு அப்பால் நடைமுறை உற்பத்தி செயல்திறனை வழங்குகிறது. எலக்ட்ரானிக்ஸ் உற்பத்தியில் பலகை வடிவமைப்பு, கூறுகள், ஆய்வு மற்றும் விநியோகச் சங்கிலி ஆகியவற்றால் உண்மையான செயல்திறன் பாதிக்கப்படுகிறது.
எலக்ட்ரானிக்ஸ் உற்பத்தித் துறையில், வேலை வாய்ப்பு வேகம் பெரும்பாலும் கோட்பாட்டு அடிப்படையில் மேற்கோள் காட்டப்படுகிறது. இருப்பினும், நிஜ-உலக செயல்திறன் பலகையின் சிக்கலான தன்மை, கூறு கலவை, ஆய்வு சுழற்சிகள் மற்றும் விநியோகச் சங்கிலி நிலைத்தன்மை ஆகியவற்றைப் பொறுத்தது. இதனால்தான் ஒரு மணிநேரத்திற்கு கூறு (CPH) அளவீடுகள் ஒரு தனிமைப்படுத்தப்பட்ட உருவமாக இல்லாமல் ஒரு பரந்த உற்பத்தி முறைக்குள் புரிந்து கொள்ளப்பட வேண்டும்.
இன்றைய எலக்ட்ரானிக்ஸ் உற்பத்தி நிலப்பரப்பில், PCB அசெம்பிளி லைன்கள் உச்ச இயந்திர வேகத்தால் மட்டுமே மதிப்பிடப்படுவதில்லை. மாறாக, அவை தரக் கட்டுப்பாடுகளின் கீழ் நீடித்த செயல்திறன் மூலம் அளவிடப்படுகின்றன.
அதிவேக பிக்-அண்ட்-பிளேஸ் இயந்திரம் மிக உயர்ந்த கோட்பாட்டு வேலை வாய்ப்பு விகிதங்களை விளம்பரப்படுத்தலாம், ஆனால் உண்மையான உற்பத்தி வெளியீடு பின்வருமாறு வடிவமைக்கப்பட்டுள்ளது:
- கூறு அளவு மாறுபாடு (01005 முதல் பெரிய பிஜிஏக்கள் வரை)
- வேலை வாய்ப்பு துல்லியம் தேவைகள்
- ஆய்வு இடைநிறுத்தங்கள் (SPI, AOI, X-ray)
- தயாரிப்பு இயங்கும் இடையே மாற்றம் நேரம்
- நிரலாக்க உகப்பாக்கம் மற்றும் ஊட்டி அமைப்பு
இதன் பொருள் "ஒரு மணி நேரத்திற்கு கூறுகள்" என்பது நிலையான மதிப்பைக் காட்டிலும் மாறும் வரம்பாகும்.
பெரும்பாலான நவீன SMT அமைப்புகள் இயந்திர அளவில் ஒரு நிமிடத்திற்கு ஒரு கூறுகள் (CPM) அடிப்படையில் இயங்குகின்றன. ஒரு முழு வரிக்கு அளவிடப்படும் போது, பல இயந்திரங்கள் இணையாக இயங்குகின்றன, அதாவது செயல்திறன் ஒருங்கிணைக்கப்படுகிறது, ஆனால் ஆய்வு நிலையங்கள் மற்றும் ரிஃப்ளோ பேலன்சிங் போன்ற இடையூறுகளால் கட்டுப்படுத்தப்படுகிறது.
நடைமுறையில், ஒரு மேம்பட்ட வேலை வாய்ப்புத் தலை சிறந்த நிலைமைகளின் கீழ் ஒரு மணி நேரத்திற்கு பல்லாயிரக்கணக்கான இடங்களைத் தாண்டலாம், ஆனால் முழு PCB அசெம்பிளி லைன் பல நிலைகளுக்கு இடையில் ஒத்திசைக்க வேண்டும்.
ஒரு நவீன SMT வரி என்பது ஒரு இயந்திரம் அல்ல மாறாக ஒரு ஒருங்கிணைந்த சுற்றுச்சூழல் அமைப்பு. வழக்கமான நிலைகள் அடங்கும்:
- சாலிடர் பேஸ்ட் பிரிண்டிங் (SPI சரிபார்ப்பு)
- அதிவேக கூறு வேலை வாய்ப்பு
- ரிஃப்ளோ சாலிடரிங்
- ஒளியியல் மற்றும் கட்டமைப்பு ஆய்வு (AOI/X-ray)
- செயல்பாட்டு சோதனை
ஒவ்வொரு கட்டமும் முழு அமைப்பின் பயனுள்ள செயல்திறனை பாதிக்கிறது. வேலை வாய்ப்பு மிக வேகமாக இருந்தாலும், கீழ்நிலை ஆய்வு மற்றும் திருத்தம் சுழல்கள் நிலைத்தன்மையை உறுதிசெய்து, குறைபாடு பரவுவதைக் குறைக்கின்றன.
செயல்திறனை பாதிக்கும் மிக முக்கியமான காரணிகளில் ஒன்று இயந்திர பார்வை திருத்தம் ஆகும். மேம்பட்ட SMT அமைப்புகள் நிகழ்நேர ஆப்டிகல் சீரமைப்பைப் பயன்படுத்துவதற்கு முன், கூறுகளின் நிலையை சரிசெய்யும்.
இது நவீனத்தை அனுமதிக்கிறதுSMT PCB சட்டசபைமைக்ரான்-நிலை துல்லியத்தை பராமரிக்க கோடுகள், பெரும்பாலும் ±25μm க்குள். இது நம்பகத்தன்மையை மேம்படுத்தும் அதே வேளையில், வேகத்திற்கு எதிராக சமநிலைப்படுத்தப்பட வேண்டிய பணிப்பாய்வுகளில் மைக்ரோ-பாஸ்களையும் இது அறிமுகப்படுத்துகிறது.
இதன் விளைவாக, "வேகமானது" என்பது மூல வேலை வாய்ப்பு வேகத்தால் வரையறுக்கப்படுகிறது, ஆனால் துல்லியமான திருத்தங்கள் எவ்வளவு திறமையாக ஒருங்கிணைக்கப்படுகின்றன என்பதன் மூலம் வரையறுக்கப்படுகிறது.
உண்மையான செயல்திறனை நன்கு புரிந்து கொள்ள, பல வரி உற்பத்தி சூழலைக் கவனியுங்கள். இந்த நிலையில், Fanway 8 SMT கோடுகளை அதிவேக வேலை வாய்ப்புத் திறனுடன் இயக்குகிறது.
ஒவ்வொரு வரியும் கோட்பாட்டளவில் 24-மணிநேர சுழற்சியில் மிக அதிக வேலை வாய்ப்பு தொகுதிகளை அடைய முடியும். இருப்பினும், உண்மையான வெளியீடு தயாரிப்பு சிக்கலான தன்மை மற்றும் ஆய்வு சுழற்சிகளால் பாதிக்கப்படுகிறது.
| அளவுரு | வழக்கமான மதிப்பு வரம்பு | குறிப்புகள் |
| ஒரு வரிக்கு வேலை வாய்ப்பு வேகம் | 10 மில்லியன் வேலைவாய்ப்புகள் / 24 மணிநேரம் | உகந்த நிலைமைகளின் கீழ் கோட்பாட்டு அதிகபட்சம் |
| கூறு வரம்பு | 01005 முதல் 50mm×50mm BGAகள் | ஃபைன்-பிட்ச் மற்றும் பெரிய தொகுப்புகளை உள்ளடக்கியது |
| ஆய்வு கவரேஜ் | 100% SPI + AOI + X-ray | பல கட்ட சரிபார்ப்பு |
| முன்மாதிரி திருப்புமுனை | ~72 மணிநேரம் | விரைவான சரிபார்ப்பு சுழற்சிகள் |
| குறைபாடு விகிதம் இலக்கு | <0.5% | செயல்முறை சார்ந்தது |
நடைமுறையில், PCB அசெம்பிளி வெளியீடு வேகம் மற்றும் நிலைப்புத்தன்மைக்கு இடையே உள்ள சமநிலையாக விளங்குகிறது. நிலையான தரத்தை உறுதிசெய்ய, அதிவேக செயல்பாடு ஆய்வு அமைப்புகளால் தொடர்ந்து சரிபார்க்கப்பட வேண்டும்.
எலக்ட்ரானிக்ஸ் தயாரிப்பில் ஒரு பொதுவான தவறான கருத்து என்னவென்றால், வேகமான வேலை வாய்ப்பு எப்போதும் அதிக செயல்திறனுக்கு வழிவகுக்கிறது. உண்மையில், கட்டுப்பாடு இல்லாமல் அதிக வேகம் மறைக்கப்பட்ட திறமையற்ற தன்மையை அறிமுகப்படுத்தலாம்.
வேலை வாய்ப்பு வேகம் உகந்த செயல்முறை வரம்புகளை மீறும் போது, பல சிக்கல்கள் தோன்றலாம்:
- மறுவேலை தேவைப்படும் தவறான கூறுகள்
- சாலிடர் பிரிட்ஜிங் அல்லது கல்லறை விளைவுகள்
- அதிகரித்த ஆய்வு நிராகரிப்பு விகிதங்கள்
- சோதனையின் போது கூடுதல் பிழைத்திருத்த சுழற்சிகள்
இந்தச் சிக்கல்கள் மூல செயல்திறன் எண்களில் உடனடியாகத் தோன்றாது, ஆனால் இறுதி டெலிவரி காலக்கெடுவை கணிசமாக பாதிக்கும்.
இந்த காரணத்திற்காக, நவீனSMT PCB சட்டசபைஉத்திகள் அதிகபட்ச கோட்பாட்டு வேகத்தை விட சமநிலையான தேர்வுமுறைக்கு முன்னுரிமை அளிக்கின்றன.
இயந்திரத் திறனுக்கு அப்பால், நிலையான உற்பத்தி வெளியீட்டை பராமரிப்பதில் செயல்முறை பொறியியல் முக்கிய பங்கு வகிக்கிறது.
முக்கிய கூறுகள் அடங்கும்:
- DFM (உற்பத்தித்திறனுக்கான வடிவமைப்பு) வேலை வாய்ப்பு சிக்கலைக் குறைப்பதற்கான பகுப்பாய்வு
- இயந்திர செயலற்ற நேரத்தைக் குறைக்க உகந்த ஊட்ட ஏற்பாடு
- AOI மற்றும் வேலை வாய்ப்பு அமைப்புகளுக்கு இடையே நிகழ் நேர பின்னூட்டங்கள்
- பொருள் குறுக்கீடுகளைத் தவிர்க்க விநியோகச் சங்கிலி ஒருங்கிணைப்பு
இந்த காரணிகள் அதிவேக திறன் நிலையான நிஜ-உலக உற்பத்தி செயல்திறனாக மொழிபெயர்க்கிறது.
வெவ்வேறு தயாரிப்பு வகைகளுக்கு வெவ்வேறு SMT உள்ளமைவுகள் தேவை. நுகர்வோர் எலக்ட்ரானிக்ஸ், தொழில்துறை கட்டுப்பாட்டு பலகைகள் மற்றும் வாகன தொகுதிகள் அனைத்தும் வேலை வாய்ப்பு அடர்த்தி மற்றும் ஆய்வு கடுமை ஆகியவற்றில் பல்வேறு கட்டுப்பாடுகளை விதிக்கின்றன.
ஒரு நெகிழ்வான PCB அசெம்ப்ளி சூழல், ஒரு நிலையான அமைப்பை நம்பாமல், வரி கட்டமைப்புகளை மாறும் வகையில் மாற்றியமைக்க வேண்டும்.
பிசிபி அசெம்ப்ளி திறனை ஒரு மணி நேரத்திற்கான கூறுகளின் அடிப்படையில் மதிப்பிடும்போது, தனிமைப்படுத்தப்பட்ட இயந்திர விவரக்குறிப்புகளைக் காட்டிலும் கணினி அளவிலான செயல்திறனைக் கருத்தில் கொள்வது மிகவும் அர்த்தமுள்ளதாக இருக்கும்.
மூன்று முக்கிய குறிப்புகள் வெளிப்படுகின்றன:
- செயல்திறன் முழு உற்பத்திச் சங்கிலியைப் பொறுத்தது, வேலை வாய்ப்பு வேகம் மட்டுமல்ல.
- ஆய்வு அமைப்புகள் வெளியீட்டு நிலைத்தன்மைக்கு ஒருங்கிணைந்தவை, விருப்பமான மேல்நிலை அல்ல.
- உண்மையான செயல்திறன் வேகம், துல்லியம் மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய சமநிலை மூலம் அடையப்படுகிறது.
நவீன மின்னணுவியல் வளர்ச்சியில், உச்ச எண் செயல்திறனை விட இந்த சமநிலை பெரும்பாலும் முக்கியமானது.
இறுதியில்,SMT PCB சட்டசபைசெயல்திறன் என்பது அதிவேக வேலை வாய்ப்பு, துல்லியக் கட்டுப்பாடு மற்றும் பல அடுக்கு ஆய்வு ஆகியவற்றின் ஒருங்கிணைந்த சமநிலையாக புரிந்து கொள்ளப்பட வேண்டும் - மின்னணு அமைப்புகள் கருத்தாக்கத்திலிருந்து நம்பகமான செயல்பாட்டிற்கு யூகிக்கக்கூடிய நிலைத்தன்மையுடன் செல்ல முடியும் என்பதை உறுதிப்படுத்துகிறது.
