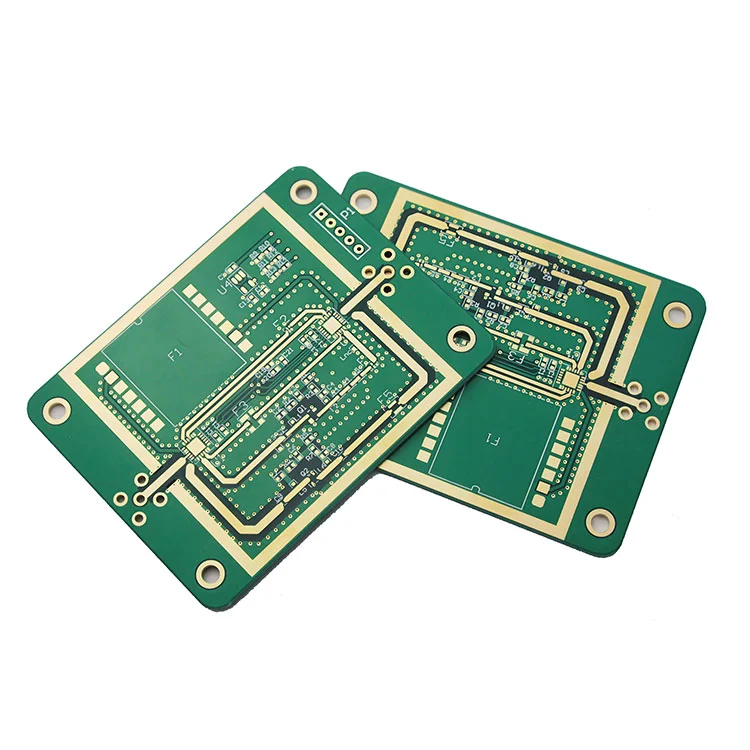

உயர் அதிர்வெண் பிசிபிGHz வரம்பில் இயங்கும் நவீன RF, மைக்ரோவேவ் மற்றும் அதிவேக டிஜிட்டல் அமைப்புகளுக்கு தொழில்நுட்பம் அவசியம். அதிர்வெண்கள் அதிகரிக்கும் போது, சமிக்ஞை இழப்பு, மின்மறுப்பு பொருத்தமின்மை மற்றும் மின்காந்த குறுக்கீடு ஆகியவை முக்கியமான வடிவமைப்பு சவால்களாக மாறும். இந்த விரிவான வழிகாட்டி உயர் அதிர்வெண் PCB எவ்வாறு சமிக்ஞை ஒருமைப்பாட்டை மேம்படுத்துகிறது, பொருட்கள், வடிவமைப்பு உத்திகள், உற்பத்தி செயல்முறைகள், செலவு காரணிகள் மற்றும் பொதுவான பொறியியல் வலி புள்ளிகளுக்கான நடைமுறை தீர்வுகளை ஆராய்கிறது. நீங்கள் 5G மாட்யூல்கள், ஆட்டோமோட்டிவ் ரேடார், செயற்கைக்கோள் அமைப்புகள் அல்லது அதிவேக தகவல் தொடர்பு சாதனங்களை உருவாக்கினாலும், நிலையான மற்றும் நம்பகமான செயல்திறனை அடைய உதவும் தெளிவான தொழில்நுட்ப நுண்ணறிவுகளை இந்தக் கட்டுரை வழங்குகிறது.
உயர் அதிர்வெண் PCB ஆனது பொதுவாக 500 MHz க்கும் அதிகமான அதிர்வெண்களில் நம்பகத்தன்மையுடன் செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளது மற்றும் பெரும்பாலும் பல GHz வரம்புகளுக்கு நீட்டிக்கப்படுகிறது. இந்த நிலைகளில், மின்கடத்தா பண்புகள், தாமிர கடினத்தன்மை மற்றும் சுவடு வடிவவியலில் சிறிய வேறுபாடுகள் கூட சுற்று நடத்தையை கணிசமாக பாதிக்கலாம்.
வழக்கமான பலகைகளைப் போலல்லாமல், உயர் அதிர்வெண் PCB வடிவமைப்புகளுக்கு குறைந்த இழப்பு பொருட்கள், இறுக்கமாக கட்டுப்படுத்தப்பட்ட மின்மறுப்பு மற்றும் கணிக்கக்கூடிய சமிக்ஞை பரிமாற்றத்தை உறுதிசெய்ய துல்லியமான உற்பத்தி சகிப்புத்தன்மை தேவைப்படுகிறது.
அதிர்வெண் அதிகரிக்கும் போது:
உயர் அதிர்வெண் PCB தொழில்நுட்பம், மேம்படுத்தப்பட்ட வடிவமைப்பு முறைகளுடன் மேம்பட்ட பொருட்களை இணைப்பதன் மூலம் இந்த சவால்களை எதிர்கொள்கிறது.
| பொருள் | மின்கடத்தா மாறிலி (Dk) | இழப்பு டேன்ஜென்ட் (டிஎஃப்) | விண்ணப்பம் |
|---|---|---|---|
| திருத்தப்பட்ட FR-4 | 4.2–4.5 | 0.015–0.02 | குறைந்த GHz வடிவமைப்புகள் |
| ரோஜர்ஸ் லேமினேட் | 2.2–3.5 | 0.0009–0.003 | RF & மைக்ரோவேவ் |
| PTFE அடிப்படையிலானது | 2.0–2.5 | மிகக் குறைந்த | செயற்கைக்கோள் & ரேடார் |
| ஹைட்ரோகார்பன் பீங்கான் | 3.0–3.5 | குறைந்த | தானியங்கி 77GHz ரேடார் |
ஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட் போன்ற உற்பத்தியாளர்கள் உற்பத்திக்கு முன் மின்கடத்தா நிலைத்தன்மை மற்றும் நிலைத்தன்மையை கவனமாக சரிபார்க்கின்றனர்.
பயனுள்ள ஸ்டாக்-அப் வடிவமைப்பு பாதுகாப்பு மற்றும் சமிக்ஞை ஒருமைப்பாட்டை மேம்படுத்துகிறது.
| அடுக்கு | செயல்பாடு |
|---|---|
| மேல் | RF சிக்னல் ரூட்டிங் |
| உள் 1 | தரை விமானம் |
| உள் 2 | சக்தி விமானம் |
| கீழே | பாதுகாப்பு / இரண்டாம் நிலை சமிக்ஞைகள் |
சரியான தரை குறிப்பு EMI ஐ குறைக்கிறது மற்றும் மின்மறுப்பு நிலைத்தன்மையை மேம்படுத்துகிறது.
உயர் அதிர்வெண் PCB உற்பத்திக்கு தேவை:
ஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட், தொகுதிகள் முழுவதும் நிலையான மின் செயல்திறனை உறுதிப்படுத்த கடுமையான செயல்முறைக் கட்டுப்பாட்டை செயல்படுத்துகிறது.
பொருள் தேர்வு, அடுக்கு எண்ணிக்கை, மின்மறுப்பு சகிப்புத்தன்மை மற்றும் சோதனை சிக்கலானது ஆகியவை செலவு இயக்கிகளில் அடங்கும். ஹைப்ரிட் ஸ்டேக்-அப் டிசைன்கள் RF மெட்டீரியல்களை நிலையான கோர்களுடன் இணைத்து செலவு மற்றும் செயல்திறனை சமன் செய்யலாம்.
மதிப்பிடு:
ஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட் மல்டி மெட்டீரியல் ஹைப்ரிட் போர்டுகள், துல்லியமான மின்மறுப்பு கட்டுப்பாடு, விரைவான முன்மாதிரி மற்றும் கடுமையான சோதனை நடைமுறைகள் உள்ளிட்ட விரிவான உயர் அதிர்வெண் PCB உற்பத்தி தீர்வுகளை வழங்குகிறது. அவர்களின் பொறியியல் குழு வாடிக்கையாளர்களை வடிவமைப்பு மதிப்பாய்வு முதல் வெகுஜன உற்பத்தி வரை ஆதரிக்கிறது, GHz பயன்பாடுகளில் நிலையான செயல்திறனை உறுதி செய்கிறது.
Q1: உயர் அதிர்வெண் PCB பொருட்களை எந்த அலைவரிசையில் நான் கருத்தில் கொள்ள வேண்டும்?
பொதுவாக 500 MHzக்கு மேல், குறிப்பாக பல GHz வரம்புகளில் செயல்படும் போது.
Q2: நிலையான FR-4 RF பயன்பாடுகளைக் கையாள முடியுமா?
வரையறுக்கப்பட்ட குறைந்த அதிர்வெண் வடிவமைப்புகள் மட்டுமே; சிறந்த நிலைத்தன்மைக்கு அர்ப்பணிக்கப்பட்ட RF பொருட்கள் விரும்பப்படுகின்றன.
Q3: மிகவும் முக்கியமான அளவுரு என்ன?
லாஸ் டேன்ஜென்ட் (டிஎஃப்) சிக்னல் அட்டென்யுவேஷனை கணிசமாக பாதிக்கிறது.
Q4: சிக்னல் பிரதிபலிப்பைக் குறைப்பது எப்படி?
துல்லியமான மின்மறுப்புக் கட்டுப்பாடு மற்றும் சரியான ஸ்டேக்-அப் வடிவமைப்பை உறுதி செய்யவும்.
Q5: எனது திட்டத்தை எவ்வாறு தொடங்குவது?
புனையப்படுவதற்கு முன் வடிவமைப்பு கோப்புகளை மதிப்பாய்வு செய்ய அனுபவம் வாய்ந்த உற்பத்தியாளருடன் கலந்தாலோசிக்கவும்.
உயர் அதிர்வெண் PCB சிக்னல் ஒருமைப்பாட்டை பராமரிப்பதிலும், இழப்பைக் குறைப்பதிலும், மேம்பட்ட GHz அமைப்புகளில் நிலையான செயல்திறனை உறுதி செய்வதிலும் ஒரு தீர்க்கமான பாத்திரத்தை வகிக்கிறது. பொருள் தேர்வு முதல் துல்லியமான உற்பத்தி வரை, ஒவ்வொரு விவரமும் முக்கியமானது.
நீங்கள் நம்பகமான, உயர் செயல்திறன் கொண்ட உயர் அதிர்வெண் PCB உற்பத்தி ஆதரவைத் தேடுகிறீர்களானால்,ஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட்நிபுணர் வழிகாட்டுதல் மற்றும் உற்பத்தி சிறப்பை வழங்க தயாராக உள்ளது.
புதிய RF அல்லது அதிவேக திட்டம் உருவாக்கப்படுகிறதா?தொடர்பு கொள்ளவும்உங்களின் தொழில்நுட்பத் தேவைகளைப் பற்றி விவாதிக்கவும், உங்களின் உயர் அதிர்வெண் PCB தேவைகளுக்கு ஏற்ற தீர்வைப் பெறவும் இன்று எங்களைப் பெறுவோம்.
