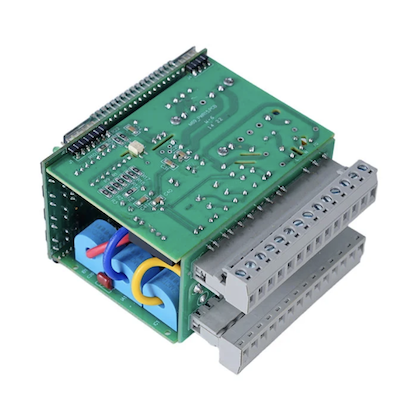

BGA பேக்கேஜுடன் கூடிய உயர் அடர்த்தி PCB சர்க்யூட் போர்டு அசெம்பிளி

AI செயலிகள், தொலைத்தொடர்பு சாதனங்கள், மருத்துவ சாதனங்கள் மற்றும் தொழில்துறை கட்டுப்பாடுகளுக்கு Fanway வழங்கும் BGA பேக்கேஜ் சேவையுடன் கூடிய உயர் அடர்த்தி PCB சர்க்யூட் போர்டு அசெம்பிளி. பிஜிஏ பேக்கேஜ்கள் செயலாக்கத்திற்கான சிலிக்கான் டை, அடி மூலக்கூறுடன் டையை இணைக்கும் இன்டர்கனெக்ட் லேயர் மற்றும் பிசிபியுடன் இணைக்கும் கீழ்புறத்தில் ஒரு சாலிடர் பால் வரிசை ஆகியவற்றைக் கொண்டு கட்டமைக்கப்பட்டுள்ளது. இந்த வடிவமைப்பு உயர் இணைப்பு அடர்த்தி, சிறந்த மின் செயல்திறனுக்கான குறுகிய சமிக்ஞை பாதைகள், பலகைக்கு திறமையான வெப்ப பரிமாற்றம் மற்றும் சாலிடரிங் போது சுய-சீரமைப்பு அம்சத்தை வழங்குகிறது, இது சிறிய வேலை வாய்ப்புகளை சரிசெய்கிறது. அசெம்பிளி மற்றும் இறுதி ஆய்வு மூலம் PCB தளவமைப்பு ஆதரவிலிருந்து முழு பணிப்பாய்வுகளையும் எங்கள் சேவை நிர்வகிக்கிறது.

BGA எப்படி வேலை செய்கிறது?

பிஜிஏ பேக்கேஜ்கள், பாகத்தின் அடிப்பகுதியில் உள்ள சாலிடர் பால் வரிசை மூலம் பிசிபியுடன் இணைக்கப்படுகின்றன. ரிஃப்ளோ செயல்பாட்டின் போது, ​​அனைத்து சாலிடர் பந்துகளும் ஒரே நேரத்தில் உருகும் இடத்திற்கு சூடாகின்றன. உருகிய சாலிடரின் மேற்பரப்பு பதற்றம் PCB பட்டைகளுடன் துல்லியமான சீரமைப்புக்கு இழுக்கிறது, ஒரே நேரத்தில் மின்சார, இயந்திர மற்றும் வெப்ப இணைப்புகளை உருவாக்குகிறது. இந்த சுய-சீரமைப்பு விளைவு சிறிய வேலை வாய்ப்பு பிழைகளை ஈடுசெய்கிறது மற்றும் சிறிய பிட்ச் அளவுகள் இருந்தபோதிலும் BGA கூட்டங்கள் அதிக மகசூலை அடைய இதுவே காரணம்.

BGA பேக்கேஜிங்கின் நன்மைகள் என்ன?

பின்வரும் நன்மைகள் காரணமாக உயர்நிலை சில்லுகளுக்கான பிரதான தேர்வாக BGA பேக்கேஜிங் உள்ளது.

அதிக அடர்த்தி

இது நூற்றுக்கணக்கான அல்லது ஆயிரக்கணக்கான இணைப்புகளை கச்சிதமான தடத்தில் ஆதரிக்கிறது, சிக்கலான வடிவமைப்புகளை செயல்படுத்துகிறது.

சிறந்த மின் செயல்திறன்

இது தூண்டல் மற்றும் எதிர்ப்பைக் குறைக்கும் குறுகிய இன்டர்கனெக்ட் பாதைகளிலிருந்து வருகிறது, RF மற்றும் அதிவேக பயன்பாடுகளுக்கான உயர் அதிர்வெண் சமிக்ஞை சிதைவை திறம்பட குறைக்கிறது.

சிறந்த வெப்ப மேலாண்மை

பாரம்பரிய தடங்களை விட சாலிடர் பந்துகள் PCB க்கு வெப்பத்தை மிகவும் திறமையாக கடத்துவதால் இது நிகழ்கிறது.

சுய-சீரமைப்பு விளைவு

பிஜிஏ சர்க்யூட் போர்டு சர்ஃபேஸ் மவுண்ட் அசெம்பிளி பிசிபி என்பது ரிஃப்ளோவின் போது, ​​உருகிய சாலிடரின் மேற்பரப்பு பதற்றம் தானாக சிறிய வேலை வாய்ப்பு விலகல்களை சரிசெய்து, அசெம்பிளி விளைச்சலை மேம்படுத்துகிறது.

BGA சட்டசபை செயல்முறை

பிஜிஏ பேக்கேஜுடன் கூடிய உயர் அடர்த்தி பிசிபி சர்க்யூட் போர்டு அசெம்பிளி என்பது எஸ்எம்டி அசெம்பிளியின் மிகவும் தேவைப்படும் பிரிவாகும். நம்பகமான மூட்டுகளை அடைய ஒவ்வொரு அடியிலும் துல்லியமான கட்டுப்பாடு தேவைப்படுகிறது.

1. PCB பேட் வடிவமைப்பு

இரண்டு விருப்பங்கள் உள்ளன. NSMD பட்டைகள் பேட் விளிம்புகளுக்கு மேல் சாலிடர் மாஸ்க் இல்லை, இது நிலையான பரிமாணங்கள் மற்றும் வலுவான இயந்திர மூட்டுகளை வழங்குகிறது. SMD பட்டைகள் திண்டு விளிம்புகளை உள்ளடக்கிய சாலிடர் முகமூடியைக் கொண்டுள்ளன, வெப்ப அழுத்தத்தைக் குவித்து சிறிய பயனுள்ள சாலிடர் பகுதியை உருவாக்குகின்றன. அதிவேக டிஜிட்டல் சுற்றுகளுக்கு, NSMD விரும்பப்படுகிறது. BGA பிட்ச் 0.5 மிமீ அல்லது அதற்குக் கீழே குறையும் போது, ​​பாரம்பரிய நாய்-எலும்பு ஃபேன்-அவுட் பொருத்த முடியாததால், வழியாக-இன்-பேட் அவசியமாகிறது. நிரப்புதல் மற்றும் முலாம் பூசுவதன் மூலம் தட்டையானது முக்கியமானது. சீரற்ற மேற்பரப்புகள் மறு ஓட்டத்தின் போது வெற்றிடங்களை உருவாக்குகின்றன.

2. ஸ்டென்சில் வடிவமைப்பு

ஸ்டென்சில் வடிவமைப்பு சாலிடர் பேஸ்ட் அளவை தீர்மானிக்கிறது. ஃபைன்-பிட்ச் பிஜிஏ அசெம்பிளிகளுக்கு, லேசர்-கட் மற்றும் எலக்ட்ரோ-பாலிஷ் செய்யப்பட்ட ஸ்டென்சில்கள், அபர்ச்சர் அளவு இழப்பீடு தேவை. 0.4 மிமீ பிட்ச் பிஜிஏக்களுக்கு, ஸ்டென்சில் தடிமன் பொதுவாக 0.1 மிமீ ஆகும். ஒவ்வொரு BGA பந்து அளவிற்கும் சரியான பேஸ்ட் அளவை அடைவதற்கு துளை அளவும் வடிவமும் சரிசெய்யப்படுகின்றன.

3. வேலை வாய்ப்பு

BGA கூறுகள் பார்வை சீரமைப்புடன் தானியங்கு பிக்-அண்ட்-பிளேஸ் கருவிகளைப் பயன்படுத்தி வைக்கப்படுகின்றன. பிளேஸ்மென்ட் துல்லியம் +/- 0.03 மிமீ ஒவ்வொரு சாலிடர் பந்தையும் அதனுடன் தொடர்புடைய பேடுடன் சீரமைப்பதை உறுதி செய்கிறது.

4. Reflow சாலிடரிங்

பிஜிஏ அசெம்பிளியில் ரிஃப்ளோ சுயவிவரம் மிகவும் முக்கியமான அளவுருவாகும். சுயவிவரம் நான்கு நிலைகளைக் கொண்டுள்ளது. Preheat ஆனது ஒரு வினாடிக்கு 1 முதல் 3°C ரேம்ப் வீதத்தைப் பயன்படுத்துகிறது, இது BGA மற்றும் PCBக்கு இடையேயான வெப்பநிலை வேறுபாட்டைக் குறைக்கிறது. ஊறவைத்தல் 150 முதல் 200 டிகிரி செல்சியஸ் வரை 60 முதல் 90 வினாடிகள் வரை, ஃப்ளக்ஸ் செயல்படுத்தி ஆக்சைடுகளை நீக்குகிறது. ஈயம் இல்லாத SAC305க்கு, 60 முதல் 90 வினாடிகளுக்கு மேல் திரவத்தன்மையுடன், ரீஃப்ளோ 235 முதல் 245 டிகிரி செல்சியஸ் உச்ச வெப்பநிலையை அடைகிறது. குளிர்ச்சியானது வினாடிக்கு 2 முதல் 4 டிகிரி செல்சியஸ் குளிர்விக்கும் விகிதத்தைப் பயன்படுத்துகிறது, மேம்பட்ட சோர்வு வாழ்க்கைக்கு தானிய அமைப்பைச் செம்மைப்படுத்துகிறது. குறைந்தபட்ச வெப்பநிலைக்குக் கீழே உள்ள வெப்பநிலை குளிர் மூட்டுகளை ஏற்படுத்துகிறது. அதிகபட்ச வெப்பநிலை BGA கூறுகளின் உள் கட்டமைப்பை சேதப்படுத்தும்.

ஃபேன்வே தொழில்நுட்ப திறன்கள்

ஃபேன்வேயில் இருந்து BGA பேக்கேஜ் சேவையுடன் கூடிய உயர் அடர்த்தி PCB சர்க்யூட் போர்டு அசெம்பிளி பின்வரும் தொழில்நுட்ப திறன்களை உள்ளடக்கியது.

BGA அளவு வரம்பு: 1x1 மிமீ முதல் 50x50 மிமீ வரையிலான பிஜிஏ கூறுகளை அசெம்பிள் செய்தல், கையடக்க சாதனங்களுக்கான மைக்ரோ பிஜிஏக்கள் மற்றும் அதிக செயல்திறன் கொண்ட செயலிகளுக்கான பெரிய பாடி எஃப்சிபிஜிஏக்களை உள்ளடக்கியது.

பிட்ச் அளவு: குறைந்தபட்ச சுருதி 0.4மிமீ மற்றும் பிளேஸ்மென்ட் துல்லியம் +/- 0.03மிமீ. 0.4 மிமீக்குக் கீழே உள்ள சுருதிகள் ஒவ்வொன்றாக மதிப்பீடு செய்யப்படுகின்றன.

பலகை அடுக்கு எண்ணிக்கை: 1 முதல் 108 அடுக்குகள் வரையிலான பலகைகளுக்கான அசெம்பிளி ஆதரவு, சிக்கலான உயர்-அடுக்கு-கவுண்ட் பேக்பிளேன்கள் மூலம் எளிய இரட்டை பக்க பலகைகளை உள்ளடக்கியது.

பலகை தடிமன்: 0.2 மிமீ முதல் 10.0 மிமீ வரை பலகை தடிமன் ஆதரிக்கிறது, திடமான பின்தளங்கள் மூலம் நெகிழ்வு சுற்றுகளை உள்ளடக்கியது.

செயலற்ற கூறு ஆதரவு: ஒரே போர்டில் BGA தொகுப்புகளுடன் 01005 மற்றும் 0201 வரை செயலற்ற கூறுகளை இணைக்கிறது.

சாலிடர் பந்துகள்: ஈயம் மற்றும் ஈயம் இல்லாத சாலிடர் கலவைகள் இரண்டையும் ஆதரிக்கிறது.

சான்றிதழ்கள்: ISO9001, ISO14001, ISO13485, RoHS, IPC.

விண்ணப்பங்கள்

அதிக I/O அடர்த்தி, சமிக்ஞை ஒருமைப்பாடு மற்றும் வெப்ப செயல்திறன் தேவைப்படும் பயன்பாடுகளுக்கு BGA PCB அசெம்பிளி அவசியம். BGA பேக்கேஜுடன் கூடிய உயர் அடர்த்தி PCB சர்க்யூட் போர்டு அசெம்பிளி இந்த முக்கிய துறைகளுக்கு சேவை செய்கிறது.

AI மற்றும் உயர் செயல்திறன் கம்ப்யூட்டிங்: GPUகள், AI முடுக்கிகள் மற்றும் சர்வர் செயலிகள் ஆயிரக்கணக்கான இணைப்புகளுடன் பெரிய FCBGA தொகுப்புகளைப் பயன்படுத்துகின்றன.

தொலைத்தொடர்பு: 5G பேஸ்பேண்ட் சில்லுகள், நெட்வொர்க் செயலிகள் மற்றும் மாறுதல் ASIC களுக்கு அதிவேக தரவு பரிமாற்றத்திற்கு ஃபைன்-பிட்ச் BGA தேவைப்படுகிறது.

மருத்துவ சாதனங்கள்: நோயறிதல் இமேஜிங் கருவிகள், நோயாளி கண்காணிப்பாளர்கள் மற்றும் சிறிய மருத்துவ கருவிகள் கச்சிதமான, நம்பகமான மின்னணுவியலுக்கு BGA ஐப் பயன்படுத்துகின்றன.

தொழில்துறை கட்டுப்பாடு: பிஎல்சிகள், மோட்டார் டிரைவ்கள் மற்றும் ஆட்டோமேஷன் கன்ட்ரோலர்கள் செயலாக்கம் மற்றும் தகவல் தொடர்பு செயல்பாடுகளுக்கு பிஜிஏவைப் பயன்படுத்துகின்றன.

நுகர்வோர் மின்னணுவியல்: ஸ்மார்ட்ஃபோன்கள், டேப்லெட்டுகள் மற்றும் அணியக்கூடியவை மைக்ரோ பிஜிஏவைப் பயன்படுத்துகின்றன.

உங்கள் பிஜிஏ பிசிபி அசெம்பிளிக்காக ஃபேன்வேயுடன் ஏன் வேலை செய்ய வேண்டும்?

துல்லியமான வேலை வாய்ப்பு உபகரணங்கள்

பிளேஸ்மென்ட் துல்லியம் +/- 0.03mm 0.4mm வரை ஃபைன்-பிட்ச் BGA ஐ ஆதரிக்கிறது.

கட்டுப்படுத்தப்பட்ட ரிஃப்ளோ விவரக்குறிப்பு

மல்டி-சோன் ரிஃப்ளோ அடுப்புகள் வெவ்வேறு பிஜிஏ தொகுப்பு வகைகள் மற்றும் சாலிடர் கலவைகளுக்கு துல்லியமான வெப்ப சுயவிவரங்களை செயல்படுத்துகின்றன.

எக்ஸ்ரே ஆய்வு

2D மற்றும் 3D X-ray அமைப்புகள் ஒவ்வொரு போர்டில் உள்ள ஒவ்வொரு BGAக்கான கூட்டுத் தரத்தை சரிபார்க்கின்றன.

BGA மறுவேலை மற்றும் ரீபால்லிங்

கட்டுப்படுத்தப்பட்ட வெப்ப சுயவிவரங்களைக் கொண்ட பிரத்யேக மறுவேலை நிலையங்கள் BGA அகற்றுதல், திண்டு சுத்தம் செய்தல், மறுவடிவமைத்தல் மற்றும் IPC-7711/7721 தரநிலைகளுக்கு மாற்றுதல் ஆகியவற்றைச் செய்கின்றன.

வடிவமைப்பு ஆதரவு

பிஜிஏ ரூட்டிங் மேம்படுத்தலுக்கான பிசிபி தளவமைப்பு ஆலோசனை, பேட் வடிவமைப்பு பரிந்துரைகள் மற்றும் வழி-இன்-பேட் உத்திகள் உட்பட.

முழுமையான சேவை

PCB லேஅவுட் ஆப்டிமைசேஷன் மூலம் உதிரிபாக ஆதாரம், அசெம்பிளி, இன்ஸ்பெக்ஷன் மற்றும் மறுவேலை, இவை அனைத்தும் ஒரே தொடர்பு புள்ளி மூலம்.

சான்றிதழ்கள்

ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 மற்றும் IPC-7095 தரநிலைகளுக்கு இணங்க கூடிய சட்டசபை செயல்முறைகள்.

தனிப்பயனாக்கப்பட்ட BGA சட்டசபை சேவைகள்

ஃபேன்வே தனிப்பயனாக்கப்பட்ட உயர் அடர்த்தி PCB சர்க்யூட் போர்டு அசெம்பிளியை BGA பேக்கேஜ் சேவைகளுடன் குறிப்பிட்ட வடிவமைப்பு மற்றும் உற்பத்தித் தேவைகளுக்கு ஏற்ப வழங்குகிறது.

வடிவமைப்பு ஆதரவுஎங்கள் பொறியியல் குழு உங்களுடன் PCB தளவமைப்பு கட்டத்தில், வேலை வாய்ப்பு மற்றும் பிஜிஏ பேக்கேஜ்களுக்கான ஃபேன்-அவுட் ரூட்டிங் மூலம் பேட் வடிவமைப்பை மேம்படுத்துகிறது, உற்பத்தி தொடங்கும் முன் அசெம்பிளி சிக்கல்களின் அபாயத்தைக் குறைக்கிறது.

கூறு ஆதாரம்அங்கீகரிக்கப்பட்ட விநியோகச் சங்கிலிகள் மூலம் BGA கூறுகளை வாங்குவதை நாங்கள் கையாளுகிறோம், நம்பகத்தன்மை மற்றும் கண்டறியக்கூடிய தன்மையை உறுதி செய்கிறோம். நீண்ட லீட் டைம்ஸ் அல்லது ஆயுட்-ஆஃப்-லைஃப் நிலை கொண்ட கூறுகளுக்கு, நாங்கள் மாற்று பரிந்துரைகளை வழங்குகிறோம்.

சட்டசபை விருப்பங்கள்ப்ரோடோடைப் அசெம்பிளி, வால்யூம் உற்பத்தி, மறுவேலை, ரீபால்லிங் மற்றும் பாகங்களை மாற்றுதல் ஆகியவை சேவைகளில் அடங்கும். உங்கள் திட்ட நிலை மற்றும் அட்டவணை தேவைகளுக்கு ஏற்ப நாங்கள் மாற்றியமைக்கிறோம்.

தனிப்பயனாக்கப்பட்ட சோதனைசோதனை நெறிமுறைகள் ஒரு திட்டத்திற்கு வரையறுக்கப்படுகின்றன, ஒரே மாதிரியாகப் பயன்படுத்தப்படவில்லை. குறிப்பிட்ட BGA தொகுப்பு வகை, பலகை சிக்கலான தன்மை மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப ஆய்வு மற்றும் சோதனையை நாங்கள் உருவாக்குகிறோம்.

பேக்கேஜிங் மற்றும் டெலிவரிபலகைகள் சுத்தம் செய்யப்பட்டு, குறிப்பிடப்பட்டால் பூசப்பட்டு, ESD தரநிலைகளின்படி பேக்கேஜ் செய்யப்பட்டு, உங்கள் நியமிக்கப்பட்ட இடத்திற்கு முழு கண்டறியக்கூடிய ஆவணங்களுடன் அனுப்பப்படும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: ஃபேன்வே அசெம்பிள் செய்யக்கூடிய குறைந்தபட்ச பிஜிஏ பிட்ச் என்ன?
ப: ஃபேன்வே பிஜிஏ அசெம்பிளியை 0.4 மிமீ பிட்ச் வரை நிலையானதாக ஆதரிக்கிறது. 0.4 மிமீக்குக் கீழே உள்ள சுருதிகள் ஒவ்வொன்றாக மதிப்பீடு செய்யப்படுகின்றன.

கே: பிஜிஏ அசெம்பிளிக்கான வடிவமைப்பு ஆதரவை ஃபேன்வே வழங்குகிறதா?
ப: ஆம். பேட் வடிவமைப்பு, வழியாக-இன்-பேட் நிரப்புதல் மற்றும் ஃபேன்-அவுட் உத்திகள் பற்றிய பரிந்துரைகள் உட்பட, பிஜிஏ ரூட்டிங் மேம்படுத்தலுக்கான பிசிபி தளவமைப்பு ஆலோசனையை ஃபேன்வே வழங்குகிறது.

கே: BGA அசெம்பிளிக்கான வழக்கமான திருப்ப நேரம் என்ன?
A: முன்மாதிரி BGA கூட்டங்கள் பொதுவாக 5 முதல் 7 வேலை நாட்களுக்குள் அனுப்பப்படும். கூறுகளின் கிடைக்கும் தன்மை மற்றும் பலகையின் சிக்கலான தன்மை ஆகியவற்றின் அடிப்படையில் தொகுதி ஆர்டர்கள் திட்டமிடப்பட்டுள்ளன. வேகமான சேவைகள் கிடைக்கின்றன.

கே: ஃபேன்வே தோல்வியுற்ற பிஜிஏவை மீண்டும் உருவாக்க முடியுமா?
ப: ஆம். கட்டுப்படுத்தப்பட்ட வெப்ப சுயவிவரங்களுடன் பிரத்யேக மறுவேலை நிலையங்களைப் பயன்படுத்தி பிஜிஏ அகற்றுதல், திண்டுகளை சுத்தம் செய்தல், மறுபரிசீலனை செய்தல் மற்றும் மாற்றியமைத்தல் ஆகியவற்றை ஃபேன்வே வழங்குகிறது. IPC-7711/7721 தரநிலைகளுக்கு மறுவேலை செய்யப்படுகிறது.

கே: ஃபேன்வே எந்த BGA தொகுப்பு வகைகளை ஆதரிக்கிறது?
ப: ஃபேன்வே PBGA, CBGA, FCBGA, மைக்ரோ BGA மற்றும் LGA தொகுப்புகள், அத்துடன் µBGA, CTBGA, CABGA, CVBGA மற்றும் VFBGA ஆகியவற்றை ஆதரிக்கிறது.
