அன்SMT ஸ்டென்சில்நவீன எலக்ட்ரானிக்ஸ் உற்பத்தியில் மிகவும் முக்கியமான மற்றும் பெரும்பாலும் குறைத்து மதிப்பிடப்பட்ட கூறுகளில் ஒன்றாகும். இது சாலிடர் பேஸ்ட் படிவு துல்லியம், கூறு சீரமைப்பு மற்றும் ஒட்டுமொத்த PCB சட்டசபை விளைச்சலை நேரடியாக தீர்மானிக்கிறது. இந்த விரிவான வழிகாட்டியானது SMT ஸ்டென்சில் என்றால் என்ன, அது எவ்வாறு செயல்படுகிறது, பல்வேறு வகைகள் மற்றும் பொருட்கள் மற்றும் உயர் நம்பகத்தன்மை கொண்ட மேற்பரப்பு மவுண்ட் தொழில்நுட்பம் (SMT) உற்பத்தியை அடைவதில் ஏன் முக்கிய பங்கு வகிக்கிறது என்பதை ஆராய்கிறது.

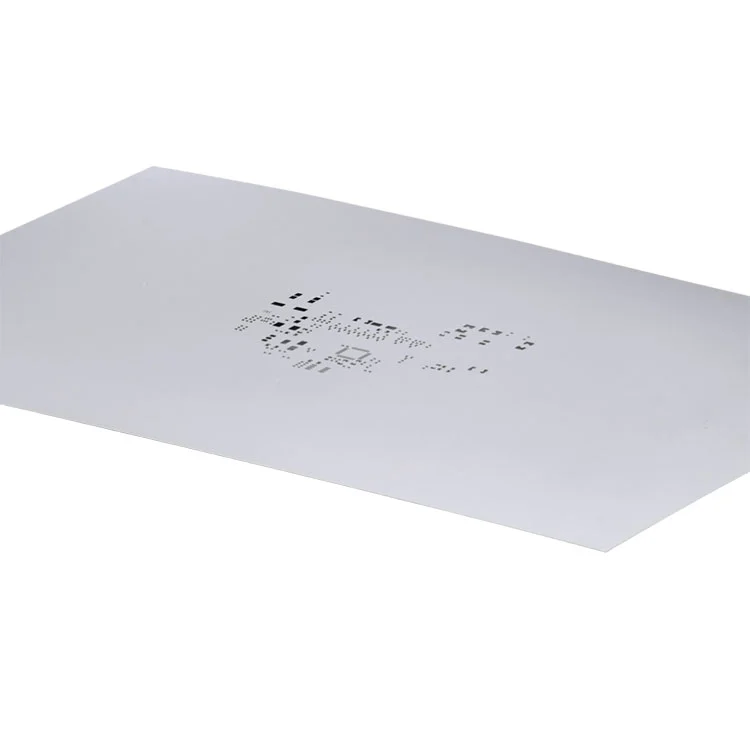

SMT ஸ்டென்சில் என்பது ஒரு துல்லியமான-புனையப்பட்ட உலோகத் தாள் ஆகும். இது அச்சிடப்பட்ட சர்க்யூட் போர்டில் (பிசிபி) சாலிடர் பேட்களுடன் சரியாக ஒத்திருக்கும் லேசர்-கட் துளைகளைக் கொண்டுள்ளது. உற்பத்தியின் போது, ஸ்டென்சில் மேற்பரப்பு முழுவதும் சாலிடர் பேஸ்ட் பயன்படுத்தப்படுகிறது, இது பேஸ்டின் கட்டுப்படுத்தப்பட்ட தொகுதிகள் ஒவ்வொரு துளை வழியாகவும் பிசிபி பேட்களில் டெபாசிட் செய்ய அனுமதிக்கிறது.
இந்த செயல்முறையின் துல்லியம் சாலிடர் கூட்டு ஒருமைப்பாடு, கூறு வேலை வாய்ப்பு துல்லியம் மற்றும் நீண்ட கால தயாரிப்பு நம்பகத்தன்மையை நேரடியாக பாதிக்கிறது. போன்ற உற்பத்தியாளர்களுக்குஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட், SMT ஸ்டென்சில்கள் நுகர்பொருட்கள் அல்ல, ஆனால் செயல்முறை நிலைத்தன்மையை வரையறுக்கும் துல்லியமான கருவிகள்.
சாலிடர் பேஸ்ட் பிரிண்டிங் செயல்முறையானது 60%க்கும் அதிகமான SMT குறைபாடுகளுக்கு சரியாகக் கட்டுப்படுத்தப்படாதபோது பொறுப்பாகும். ஒரு உகந்த SMT ஸ்டென்சில் உறுதி செய்கிறது:
நன்கு வடிவமைக்கப்பட்ட SMT ஸ்டென்சில் இல்லாமல், மிகவும் மேம்பட்ட பிக்-அண்ட்-பிளேஸ் இயந்திரங்கள் கூட அச்சிடும் பிழைகளை ஈடுசெய்ய முடியாது.
SMT ஸ்டென்சில்கள் அமைப்பு, மவுண்டிங் முறை மற்றும் பயன்பாட்டு சூழ்நிலை ஆகியவற்றின் அடிப்படையில் வகைப்படுத்தப்படுகின்றன. மிகவும் பொதுவான வகைகளில் பின்வருவன அடங்கும்:
பொருள் தேர்வு நேரடியாக ஸ்டென்சில் ஆயுட்காலம், அச்சிடுதல் நிலைத்தன்மை மற்றும் சுத்தம் செய்யும் திறன் ஆகியவற்றை பாதிக்கிறது. மிகவும் பரவலாகப் பயன்படுத்தப்படும் பொருள் துருப்பிடிக்காத எஃகு அதன் ஆயுள் மற்றும் மேற்பரப்பு மென்மை காரணமாகும்.
| பொருள் | நன்மைகள் | வழக்கமான பயன்பாட்டு வழக்கு |
|---|---|---|
| துருப்பிடிக்காத எஃகு | அதிக ஆயுள், மென்மையான துளை சுவர்கள் | வெகுஜன உற்பத்தி |
| நிக்கல் | சிறந்த வெளியீட்டு செயல்திறன் | ஃபைன்-பிட்ச் கூறுகள் |
| பித்தளை | குறைந்த செலவு | குறுகிய கால பயன்பாடு |
ஸ்டென்சில் வடிவமைப்பு என்பது சாலிடர் வால்யூம் கட்டுப்பாடு மற்றும் பேஸ்ட் வெளியீட்டு திறன் ஆகியவற்றுக்கு இடையே உள்ள சமநிலை ஆகும். முக்கிய வடிவமைப்பு காரணிகள் பின்வருமாறு:
மேம்பட்ட உற்பத்தியாளர்கள் விரும்புகிறார்கள்ஷென்சென் ஃபேன்வே டெக்னாலஜி கோ., லிமிடெட்உகந்த பேஸ்ட் பரிமாற்ற திறன் மற்றும் நீண்ட கால செயல்முறை மீண்டும் மீண்டும் செய்ய IPC வழிகாட்டுதல்களைப் பின்பற்றவும்.
| ஸ்டென்சில் வகை | துல்லியம் | செலவு | பரிந்துரைக்கப்பட்ட தொகுதி |
|---|---|---|---|
| கட்டமைக்கப்பட்டது | மிக உயர்ந்தது | நடுத்தர | அதிக அளவு உற்பத்தி |
| சட்டமற்ற | உயர் | குறைந்த | நடுத்தர அளவிலான உற்பத்தி |
| முன்மாதிரி | நடுத்தர | மிகவும் குறைவு | குறைந்த அளவு சோதனை |
SMT ஸ்டென்சில்கள் நுகர்வோர் மின்னணுவியல், வாகன மின்னணுவியல், மருத்துவ சாதனங்கள், தொழில்துறை கட்டுப்பாட்டு அமைப்புகள் மற்றும் தொலைத்தொடர்பு உள்ளிட்ட தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன. துல்லியமான சாலிடர் பேஸ்ட் படிவு தேவைப்படும் எந்தவொரு பயன்பாடும் சரியாக வடிவமைக்கப்பட்ட SMT ஸ்டென்சில் சார்ந்துள்ளது.
EEAT கண்ணோட்டத்தில், SMT ஸ்டென்சில்கள் நிரூபிக்கின்றன:
SMT ஸ்டென்சில் எதற்காகப் பயன்படுத்தப்படுகிறது?
ஒரு SMT ஸ்டென்சில் துல்லியமாக பிசிபி பேட்களில் சாலிடர் பேஸ்ட்டைப் பயன்படுத்துவதற்குப் பயன்படுத்தப்படுகிறது, இது நம்பகமான சாலிடர் மூட்டுகளை உறுதி செய்கிறது.
SMT ஸ்டென்சில் தடிமன் ஏன் முக்கியமானது?
ஸ்டென்சில் தடிமன் சாலிடரின் அளவைக் கட்டுப்படுத்துகிறது; தவறான தடிமன் போதுமான சாலிடர் அல்லது பிரிட்ஜிங் குறைபாடுகளை ஏற்படுத்தும்.
வெகுஜன உற்பத்திக்கு எந்த SMT ஸ்டென்சில் வகை சிறந்தது?
ஃபிரேம் செய்யப்பட்ட SMT ஸ்டென்சில்கள் அவற்றின் நிலைத்தன்மை மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய தன்மை காரணமாக வெகுஜன உற்பத்திக்கு சிறந்தது.
SMT ஸ்டென்சிலை எவ்வளவு அடிக்கடி மாற்ற வேண்டும்?
மாற்றீடு பயன்பாடு, சுத்தம் செய்யும் அதிர்வெண் மற்றும் பொருள் தரம் ஆகியவற்றைப் பொறுத்தது, ஆனால் உயர்தர ஸ்டென்சில்கள் பல்லாயிரக்கணக்கான சுழற்சிகள் நீடிக்கும்.
SMT ஸ்டென்சில் வடிவமைப்பிற்கு என்ன தரநிலைகள் வழிகாட்டுகின்றன?
IPC-7525 மற்றும் IPC-A-610 ஆகியவை ஸ்டென்சில் வடிவமைப்பு மற்றும் சாலிடர் பேஸ்ட் பயன்பாட்டிற்கு வழிகாட்டும் பரவலாக அங்கீகரிக்கப்பட்ட தரங்களாகும்.
