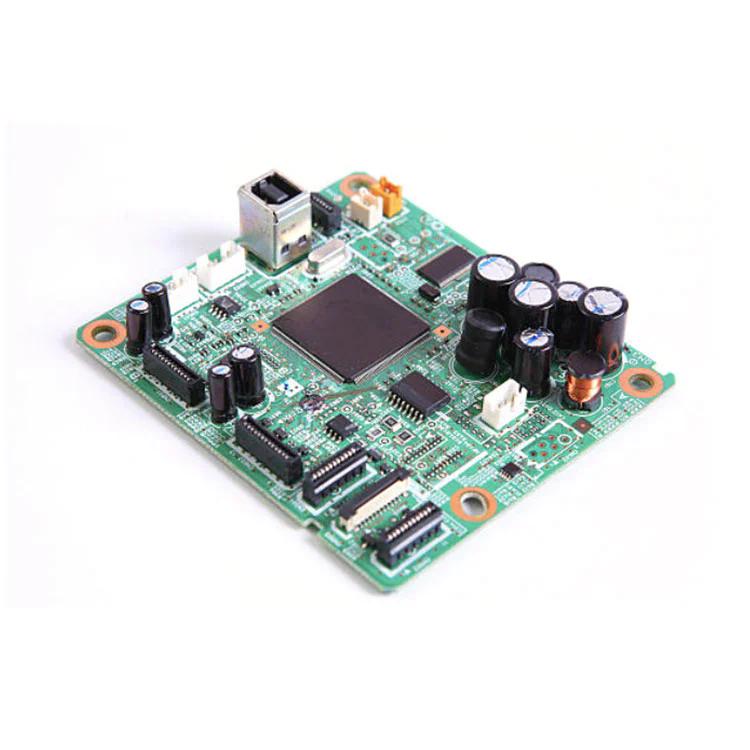

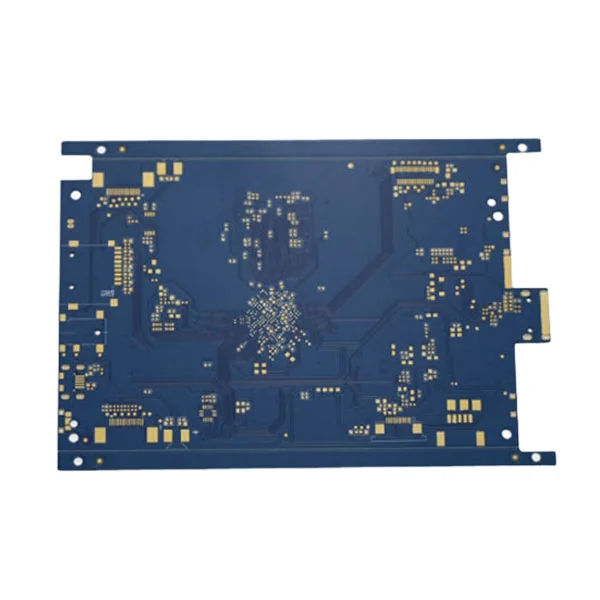

இன்றைய வேகமாக வளர்ந்து வரும் எலக்ட்ரானிக்ஸ் உலகில், பல பிசிபி தொழில்நுட்பங்களை-ரிஜிட், ஃப்ளெக்ஸ், ரிகிட்-ஃப்ளெக்ஸ்-கலக்கும் திறன் ஒற்றை, ஒருங்கிணைந்த தீர்வில் முக்கியமானதாகிவிட்டது.கலப்பு பிசிபி சட்டசபைஇது செயல்படுத்துவதால் முக்கியத்துவம் பெறுகிறது:
சிறிய, இலகுரக வடிவமைப்பு: விண்வெளி சேமிப்பு வடிவ காரணிகளுக்கு கடினமான மற்றும் நெகிழ்வான அடி மூலக்கூறுகளை ஒன்றிணைக்கிறது.
மேம்படுத்தப்பட்ட ஆயுள் மற்றும் நம்பகத்தன்மை: நெகிழ்வு அடுக்குகள் இயந்திர அழுத்தத்தை உறிஞ்சி, தோல்வியைக் குறைக்கும்.
செலவு திறன்: சட்டசபை படிகள், ஆதாரம் மற்றும் சரக்குகளை குறைக்க செயல்முறைகளை ஒருங்கிணைக்கிறது.
தற்போதைய கூகிள் தேடல் போக்குகள் “கலப்பு பிசிபி சட்டசபை சேவைகள்,” “ரிகிட்-ஃப்ளெக்ஸ் பிசிபி அசெம்பிளி,” மற்றும் “ஃப்ளெக்ஸ் டு கடுமையான பிசிபி ஒருங்கிணைப்புக்கு” போன்ற சொற்களுக்கான அதிக தேவையை வெளிப்படுத்துகின்றன. இந்த கட்டுரையை மையத்தைச் சுற்றி கட்டமைப்பதன் மூலம் - “இன்றைய எலக்ட்ரானிக்ஸ் கலப்பு பிசிபி சட்டசபை இன்றியமையாதது எது?” - பயனர் தேடல் நோக்கம் மற்றும் பிரபலமான தலைப்புகளுடன் நெருக்கமாக இணைகிறோம்.
கலப்பு பிசிபி சட்டசபை விவரக்குறிப்புகளின் விரிவான ஸ்னாப்ஷாட்டை வழங்கும் ஒருங்கிணைந்த கண்ணோட்டம் (அட்டவணை வடிவத்தில்) கீழே உள்ளது. இது எங்கள் தொழில்முறை மற்றும் தெளிவை நிரூபிக்கிறது.
| அம்சம் | விவரக்குறிப்பு / விளக்கம் |
|---|---|
| அடி மூலக்கூறு வகைகள் | கடுமையான FR-4 அடுக்குகள், பாலிமைடு நெகிழ்வு அடுக்குகள், கடினமான-நெகிழ்வு உள்ளமைவுகள் |
| அடுக்கு எண்ணிக்கை | 20 அடுக்குகள் வரை (கடுமையான + நெகிழ்வு கலவை); வழக்கமான அடுக்கு: கடுமையான 6-8 + நெகிழ்வு 2-4 |
| குறைந்தபட்ச சுவடு/இடம் | கடுமையான: 4 மில்/4 மில்; ஃப்ளெக்ஸ்: 3 மில்/3 மில் |
| வகைகள் வழியாக | மூலம்-துளை VIAS (THV), மைக்ரோவியாஸ் (விட்டம் ≥ 50 µm), புதைக்கப்பட்ட மற்றும் குருட்டு VIA கள் |
| செப்பு தடிமன் | 1 அவுன்ஸ் (வழக்கமான); உயர்-தற்போதைய நெகிழ்வு பிரிவுகளுக்கு 3 அவுன்ஸ் கனமான தாமிரம் வரை |
| ஃப்ளெக்ஸ் வளைவு ஆரம் | ≥ 10 × தடிமன், தரநிலை: 0.05 மிமீ நெகிழ்வு தடிமன் ≥ 0.5 மிமீ வளைவு ஆரம் |
| சாலிடர் மாஸ்க் | நெகிழ்வான பகுதிகளுக்கு நெகிழ்வான சாலிடர் மாஸ்க், FR-4 க்கான கடுமையான முகமூடி; தடையற்ற மாற்றம் |
| சட்டசபை கூறுகள் | மேற்பரப்பு-ஏற்றம், மூலம் துளை, கலப்பு SMT/THT கூறுகள்; ஃப்ளெக்ஸ் மண்டலங்களில் விறைப்பான்கள் இருக்கலாம் |
| வெப்ப மேலாண்மை | ஹாட்ஸ்பாட் பகுதிகளை நிர்வகிக்க உட்பொதிக்கப்பட்ட செப்பு விமானங்கள் மற்றும் வெப்ப VIA கள் |
| தரமான தரநிலைகள் | ஐபிசி -6013 (ஃப்ளெக்ஸ்), ஐபிசி -6012 (ரிகிட்), ஐபிசி -6018 (ரிகிட்-ஃப்ளெக்ஸ்), ஐபிசி-ஏ -600 வகுப்பு 2; ரோஹ்ஸ் / ரீச் இணக்கம் |
கலப்பு பிசிபி சட்டசபையைத் திட்டமிடும்போது மிக முக்கியமான வடிவமைப்பு மற்றும் செயல்முறை பரிசீலனைகள் யாவை?
பொருள் பொருந்தக்கூடிய மற்றும் ஸ்டேக்-அப் திட்டமிடல்
கடுமையான FR-4 மற்றும் நெகிழ்வான பாலிமைடு அடுக்குகளுக்கு இடையிலான இடைவெளி நெகிழ்வின் போது நீக்குதலைத் தவிர்க்க கவனமாக வடிவமைக்கப்பட வேண்டும். அடுக்குகளில் வெப்ப விரிவாக்கத்தின் (சி.டி.இ) குணகத்தை கட்டுப்படுத்துவது வெப்ப சுழற்சிகள் மூலம் நீண்டகால நம்பகத்தன்மையை உறுதி செய்கிறது.
ட்ரேஸ் மற்றும் ஃப்ளெக்ஸ் மண்டலங்களில் நேர்மை வழியாக
ஃப்ளெக்ஸ் மண்டலங்கள் இறுக்கமான சகிப்புத்தன்மையைக் கோருகின்றன: மெல்லிய செப்பு அடுக்குகள், கட்டுப்படுத்தப்பட்ட சுவடு/இடம் மற்றும் வடிவமைப்பு வழியாக உகந்ததாக (எ.கா. நிரப்பப்பட்ட மற்றும் பூசப்பட்ட மைக்ரோவியாக்கள்) வளைவதிலிருந்து சோர்வு ஏற்படுகின்றன.
வளைவு ஆரம், நெகிழ்வு வாழ்க்கை மற்றும் இயந்திர மன அழுத்தம்
சரியான வளைவு கதிர்வீச்சைக் குறிப்பிடுவது (≥ 10 × தடிமன்) மற்றும் நோக்கம் கொண்ட மாறும் நிலைமைகளின் கீழ் நெகிழ்வு-வாழ்க்கை சோதனைகளை நடத்துவது நெகிழ்வு பிரிவுகள் செயல்பாட்டு இயக்கத்தை தாங்குவதை உறுதி செய்கிறது.
கூறு சட்டசபைக்கான ஸ்டிஃபெனர் ஒருங்கிணைப்பு
தற்காலிக அல்லது நிரந்தர ஸ்டிஃபெனர்கள் (எ.கா., FR-4 தாள்கள் அல்லது பிசின்-ஆதரவு பாலிமைடு) பெரும்பாலும் நெகிழ்வு மண்டலங்களில் SMT/THT சட்டசபையின் போது கடுமையான ஆதரவை உருவகப்படுத்தவும், துல்லியமான வேலைவாய்ப்பு மற்றும் சாலிடரிங் ஆகியவற்றை உறுதிசெய்கின்றன, பின்னர் தேவைப்பட்டால் அகற்றப்படும்.
வெப்ப மற்றும் சமிக்ஞை ரூட்டிங்
கலப்பு பிசிபிக்கள் பெரும்பாலும் உயர் சக்தி அல்லது ஆர்எஃப் சுற்றுகளை இணைக்கின்றன. வரிசைகள் மற்றும் தரை விமானங்கள் வழியாக சரியான வெப்பம், கவனமாக அடுக்கு ஒதுக்கீட்டோடு ஜோடியாக, சமிக்ஞை ஒருமைப்பாடு மற்றும் வெப்பச் சிதறலைப் பராமரித்தல்.
உற்பத்தித்திறன் மற்றும் செலவு வர்த்தக பரிமாற்றங்கள்
சிக்கலானது மற்றும் செலவு: அதிகரிக்கும் அடுக்கு எண்ணிக்கைகள், மைக்ரோவியாஸ் அல்லது கனரக செம்பு ஆகியவற்றை அதிகரிப்பது விலையை உயர்த்துகிறது. ஆரம்பகால டி.எஃப்.எம் (உற்பத்தித்திறனுக்கான வடிவமைப்பு) சாத்தியக்கூறு மற்றும் செலவு-செயல்திறனை சரிபார்க்க மதிப்புரைகள் அவசியம்.
சோதனை மற்றும் ஆய்வு திறன்கள்
கலப்பு வடிவமைப்புகள் நிலையான AOI அல்லது எக்ஸ்-ரேவை கட்டுப்படுத்தலாம்; இணைப்பு மற்றும் கூறு வேலைவாய்ப்பை சரிபார்க்க தனிப்பயன் சாதனங்கள், நெகிழ்வு-நட்பு சோதனை ஜிக்ஸ் அல்லது பறக்கும் ஆய்வு சோதனை தேவைப்படலாம்.
Q1: கலப்பு பிசிபி சட்டசபை எதற்காகப் பயன்படுத்தப்படுகிறது?
A1: அணியக்கூடியவை, மடிக்கக்கூடிய சாதனங்கள், மருத்துவ உள்வைப்புகள், விண்வெளி சென்சார் வரிசைகள் போன்ற கடுமையான மட்டும் தீர்வுகள் குறையும் இடங்களில் இது பயன்படுத்தப்படுகிறது-நெகிழ்வுத்தன்மை, சுருக்கம் மற்றும் நம்பகத்தன்மை ஆகியவற்றைக் கோரும் பயன்பாடு.
Q2: ஃப்ளெக்ஸ்-கடினமான மாற்றங்கள் முழுவதும் நம்பகத்தன்மையை எவ்வாறு உறுதிப்படுத்துவது?
A2: கவனமாக ஸ்டேக்-அப் வடிவமைப்பு (பொருந்தும் CTE), கட்டுப்படுத்தப்பட்ட வளைவு கதிர்கள், எபோக்சி அல்லது இடமாற்ற மண்டலங்களில் பிசின் பிணைப்பு, பூசுதல் வழியாக சரியானது மற்றும் உருவகப்படுத்தப்பட்ட இயந்திர சுழற்சிகளின் கீழ் சோதனை மூலம்.
கலப்பு பிசிபி சட்டசபை நவீன மின்னணு வடிவமைப்பில் முன்னணியில் உள்ளது -கடுமையான மற்றும் நெகிழ்வான தொழில்நுட்பங்களின் ஒப்பிடமுடியாத ஒருங்கிணைப்பை வழங்குதல். செயல்திறன் மற்றும் செலவு நம்பகத்தன்மை இரண்டையும் உறுதி செய்வதற்காக துல்லியமான ஸ்டேக்-அப் திட்டமிடல், சுவடு/துல்லியம், மெக்கானிக்கல் ஃப்ளெக்ஸ் சோதனை, டி.எஃப்.எம் பகுப்பாய்வு மற்றும் கடுமையான QA ஆகியவற்றில் இந்த முக்கியமானது உள்ளது.
சரியாகச் செய்யும்போது - நிபுணர் வடிவமைப்பு விதிகள், வலுவான பொருட்கள் மற்றும் துல்லியமான உற்பத்தி - உயிரணு செய்யப்பட்ட பிசிபி அசெம்பிளி மேம்பட்ட அணியக்கூடியவை, மருத்துவ, விண்வெளி, வாகன மற்றும் நுகர்வோர் சாதனங்களில் புதிய தயாரிப்பு சாத்தியங்களைத் திறக்கும்.
Atஃபான்வே, மேம்பட்ட பிசிபி மற்றும் கடுமையான-நெகிழ்வு புனையலில் இரண்டு தசாப்தங்களுக்கும் மேலான நிபுணத்துவத்தை நாங்கள் கொண்டு வருகிறோம். எங்கள் கலப்பு பிசிபி சட்டசபை சேவைகள் உயர்தர பொருட்கள், தொழில்துறை முன்னணி தரநிலைகள் (ஐபிசி இணக்கம், ரோஹெச்எஸ்/ரீச்) மற்றும் வடிவமைக்கப்பட்ட டிஎஃப்எம் ஆதரவு ஆகியவற்றை நீடித்த, உயர் செயல்திறன் கொண்ட தீர்வுகளை அளவிடுகின்றன.
நீங்கள் முன்மாதிரி அல்லது அதிக அளவிலான உற்பத்தியை வளர்த்துக் கொண்டாலும், எங்கள் குழு வடிவமைப்பு-க்கு-விநியோக சிறப்பை உறுதி செய்கிறது.எங்களைத் தொடர்பு கொள்ளுங்கள்இன்று உங்கள் தயாரிப்பு வடிவமைப்புகளை துல்லியமாக வடிவமைக்கப்பட்ட கலப்பு பிசிபி சட்டசபை தீர்வுகளுடன் உயர்த்த.
