அச்சிடப்பட்ட சர்க்யூட் போர்டுகள்(பிசிபிக்கள்) இன்றைய மின்னணுவியலின் அமைதியான முதுகெலும்பாகும். ஸ்மார்ட்போன், வாகன கட்டுப்பாட்டு அமைப்பு, மருத்துவ ஸ்கேனர் அல்லது விண்வெளி வழிசெலுத்தல் தொகுதி ஆகியவற்றில் இருந்தாலும், பிசிபிக்கள் அனைத்து கூறுகளையும் இணைக்கும் உடல் மற்றும் மின் அடித்தளத்தை வழங்குகின்றன. அவர்கள் எவ்வாறு செயல்படுகிறார்கள் என்பதைப் புரிந்துகொள்வது அவர்கள் தொழில்நுட்பத்திற்கு கொண்டு வந்த மாற்றத்தை அங்கீகரிப்பதில் தொடங்குகிறது. பிசிபிக்களுக்கு முன்பு, வயரிங் புள்ளி-க்கு-புள்ளி இணைப்புகளுடன் கைமுறையாக செய்யப்பட்டது. இந்த முறை பிழைகள் மட்டுமல்ல, மட்டுப்படுத்தப்பட்ட அளவிடுதலுக்கும் ஆளாகியது. சிறிய வடிவமைப்பு, நம்பகத்தன்மை மற்றும் வெகுஜன உற்பத்தி செயல்திறனை உறுதி செய்யும் தரப்படுத்தப்பட்ட மற்றும் அடுக்கு கட்டமைப்புகளை வழங்குவதன் மூலம் பி.சி.பி.எஸ் இந்த சிக்கல்களைத் தீர்த்தது.
எனவே, அவர்கள் எவ்வாறு சரியாக வேலை செய்கிறார்கள்? அவற்றின் மையத்தில், பிசிபிக்கள் மூன்று முதன்மை நோக்கங்களுக்கு உதவுகின்றன:
இயந்திர ஆதரவு- இடத்தில் கூறுகளைப் பாதுகாத்தல்.
மின் இணைப்புகள்- தற்போதைய ஓட்டத்திற்கு கடத்தும் பாதைகளை வழங்குதல்.
சிக்னல் ஒருமைப்பாடு- மின்னணு சமிக்ஞைகள் குறைந்தபட்ச இழப்பு அல்லது குறுக்கீட்டுடன் பயணிப்பதை உறுதி செய்தல்.

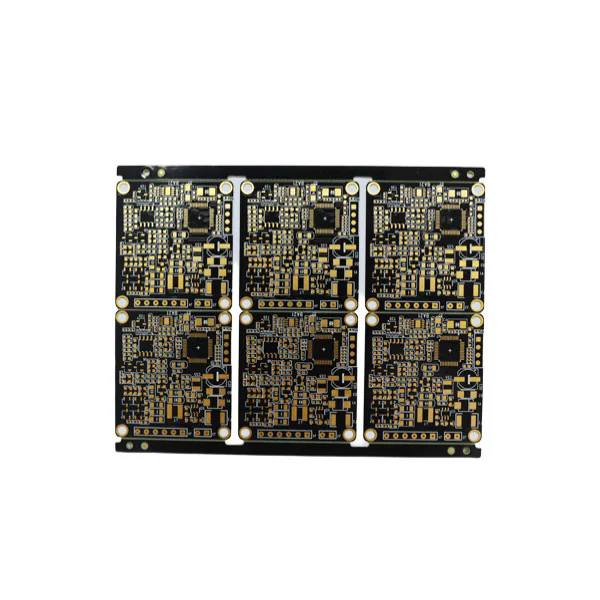

கட்டுமானத்தில் அடங்கும்அடி மூலக்கூறுகள், பொதுவாக FR4 கண்ணாடியிழை அல்லது பிற பொருட்கள், அவை இன்சுலேடிங் லேயராக செயல்படுகின்றன. இதன் மேல், செப்பு படலங்கள் லேமினேட் செய்யப்பட்டு, பாதைகளில் பொறிக்கப்பட்டு, பாதுகாப்பு முடிவுகளுடன் பூசப்படுகின்றன. இறுதி முடிவு என்பது ஒரு நுணுக்கமாக வடிவமைக்கப்பட்ட பலகையாகும், அங்கு மின்தடையங்கள், மின்தேக்கிகள், மைக்ரோசிப்கள் மற்றும் இணைப்பிகள் ஏற்றப்படலாம்.
வடிவமைப்பின் சிக்கலைப் பொறுத்து பிசிபிக்கள் ஒற்றை பக்க, இரட்டை பக்க அல்லது பல அடுக்கு ஆக இருக்கலாம். மல்டிலேயர் பிசிபிக்கள் - சில நேரங்களில் 40 க்கும் மேற்பட்ட அடுக்குகளை எட்டும் - மேம்பட்ட கணினி மற்றும் தொலைத்தொடர்பு கருவிகளுக்கு அவசியமானவை, அங்கு சமிக்ஞை ரூட்டிங் அடர்த்தி முக்கியமானது. அவர்கள் இணைத்துக்கொள்கிறார்கள்வயஸ்(செங்குத்து ஒன்றோடொன்று) செயல்திறன் ஒருமைப்பாட்டை பராமரிக்கும் போது சமிக்ஞைகள் வெவ்வேறு அடுக்குகளை கடந்து செல்ல அனுமதிக்கும்.
வெப்ப மேலாண்மை என்பது பிசிபிகளின் மற்றொரு முக்கிய பங்கு. வெப்ப VIA களை வடிவமைப்பதன் மூலம், வெப்ப மூழ்கிகள் அல்லது சிறப்பு செப்பு ஊற்றுதல், உற்பத்தியாளர்கள் பாதுகாப்பான இயக்க வெப்பநிலையில் உணர்திறன் கூறுகள் இருப்பதை உறுதி செய்கின்றன. இத்தகைய வடிவமைப்பு பரிசீலனைகள் இல்லாமல், கணினி தோல்வியின் ஆபத்து கணிசமாக அதிகரிக்கிறது.
தொழில்கள் குறிப்பிட்ட பயன்பாடுகளுக்கு ஏற்ப பல்வேறு வகையான பிசிபிகளை நம்பியுள்ளன. இந்த மாறுபாடுகள் எவ்வாறு செயல்படுகின்றன என்பதைப் புரிந்துகொள்வது உலகளாவிய மின்னணு உற்பத்தியில் பிசிபிக்கள் ஏன் இன்றியமையாதவை என்பதற்கான நுண்ணறிவுகளை வழங்குகிறது.
ஒற்றை பக்க பிசிபிக்கள்: இவை எளிமையான வகை, பலகையின் ஒரு பக்கத்தில் மட்டுமே செப்பு தடங்கள் உள்ளன. அவை செலவு குறைந்தவை மற்றும் கால்குலேட்டர்கள், ரேடியோக்கள் மற்றும் எளிய நுகர்வோர் மின்னணுவியல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
இரட்டை பக்க பிசிபிக்கள்: இருபுறமும் செப்பு தடங்களைக் கொண்டிருக்கும், அவை மிகவும் சிக்கலான சுற்று வடிவமைப்புகளை அனுமதிக்கின்றன. கூறுகளை இருபுறமும் ஏற்றலாம், அடர்த்தியை அதிகரிக்கும்.
மல்டிலேயர் பிசிபிக்கள்: கடத்தும் தாமிரத்தின் மூன்று அல்லது அதற்கு மேற்பட்ட அடுக்குகளை உள்ளடக்கிய இந்த பலகைகள் மிகவும் சிக்கலான பயன்பாடுகளைக் கையாளுகின்றன. ஸ்மார்ட்போன்கள், மேம்பட்ட மருத்துவ சாதனங்கள் மற்றும் விண்வெளி மின்னணுவியல் ஆகியவை பெரும்பாலும் இவற்றை நம்பியுள்ளன.
கடினமான பிசிபிக்கள்: திட அடி மூலக்கூறுகளில் கட்டப்பட்ட அவை நிலைத்தன்மையையும் ஆயுளையும் வழங்குகின்றன, அவை பெரும்பாலான மின்னணு சாதனங்களில் பொதுவானவை.
நெகிழ்வான பிசிபிக்கள்: பாலிமைடு போன்ற வளைந்த பொருட்களைப் பயன்படுத்தி கட்டப்பட்டது, அவை அணியக்கூடிய மற்றும் சிறிய மின்னணுவியல் ஆகியவற்றிற்கு ஏற்றது, அவை முறுக்கலாம் மற்றும் மடிக்கலாம்.
கடினமான-நெகிழ்வு பிசிபிக்கள்: கடினமான மற்றும் நெகிழ்வான பகுதிகளை ஒருங்கிணைக்கும், ஒரே நேரத்தில் கட்டமைப்பு நிலைத்தன்மை மற்றும் வடிவமைப்பு நெகிழ்வுத்தன்மையை வழங்கும் ஒரு கலப்பினமானது.
உயர் அதிர்வெண் பிசிபிக்கள்: சிறப்பு பொருட்களுடன் தயாரிக்கப்பட்டவை, தொலைத்தொடர்பு மற்றும் ரேடார் அமைப்புகள் போன்ற பயன்பாடுகளுக்கான சமிக்ஞை துல்லியத்தை அவை உறுதி செய்கின்றன.
தொழில்முறை தயாரிப்பு அளவுருக்களை தெளிவாக முன்னிலைப்படுத்த, இங்கே ஒரு சுருக்க அட்டவணை:
| அளவுரு | வழக்கமான வரம்பு/விவரக்குறிப்பு | பயன்பாட்டு எடுத்துக்காட்டு |
|---|---|---|
| அடிப்படை பொருள் | FR4, பாலிமைடு, CEM-1, ரோஜர்ஸ் | நுகர்வோர் மின்னணுவியல், தானியங்கி, ஆர்.எஃப் உபகரணங்கள் |
| செப்பு தடிமன் | 0.5 அவுன்ஸ் - 6 அவுன்ஸ் | பவர் போர்டுகள், தொழில்துறை கட்டுப்பாடு |
| அடுக்கு எண்ணிக்கை | 1 - 40+ | பொம்மைகள் முதல் சூப்பர் கம்ப்யூட்டர்கள் வரை |
| மேற்பரப்பு பூச்சு | HASL, ENIG, OSP, மூழ்கியது வெள்ளி, மூழ்கும் தகரம் | சாலிடர்பிலிட்டி, அரிப்பு எதிர்ப்பை மேம்படுத்துகிறது |
| குறைந்தபட்ச சுவடு அகலம்/இடைவெளி | 2 - 4 மில்ஸ் (சாத்தியமான 2 மில்ஸுக்குக் கீழே மேம்பட்ட வடிவமைப்புகள்) | உயர் அடர்த்தி ஒன்றோடொன்று (HDI) சாதனங்கள் |
| இயக்க வெப்பநிலை | -55 ° C முதல் +150 ° C வரை (200 ° C +வரை சிறப்பு வடிவமைப்புகள்) | விண்வெளி, இராணுவம், தொழில்துறை கட்டுப்பாடு |
| மின்கடவியல் மாறிலி (டி.கே) | 2.2 - 4.5 பொருளைப் பொறுத்து | உயர் அதிர்வெண் சமிக்ஞை பரிமாற்றம் |
| வெப்ப கடத்துத்திறன் | 0.25 - 2.0 w/mk (அடி மூலக்கூறைப் பொறுத்து) | வெப்ப-உணர்திறன் சுற்றுகள் |
இந்த அளவுருக்கள் ஒவ்வொரு பிசிபியின் செயல்திறன், ஆயுள் மற்றும் நம்பகத்தன்மையை ஆணையிடுகின்றன. உற்பத்தியாளர்கள் இறுதி பயன்பாட்டு தேவைகளின் அடிப்படையில் விவரக்குறிப்புகளை கவனமாகத் தேர்ந்தெடுக்கின்றனர். உதாரணமாக, ஒரு வாகன ஈ.சி.யு பிசிபி ஒரு எளிய வீட்டு எல்.ஈ.டி லைட்டிங் போர்டுடன் ஒப்பிடும்போது அதிக வெப்ப எதிர்ப்பு மற்றும் அதிர்வு சகிப்புத்தன்மையைக் கோருகிறது.
அச்சிடப்பட்ட சர்க்யூட் போர்டின் நம்பகத்தன்மை வடிவமைப்பை மட்டுமல்ல, துல்லியமான உற்பத்தி செயல்முறைகளையும் சார்ந்துள்ளது. உயர்தர பி.சி.பி-களுக்கு ஐபிசி-ஏ -600 (அச்சிடப்பட்ட பலகைகளின் ஏற்றுக்கொள்ளல்) போன்ற சர்வதேச தரங்களை கண்டிப்பாக பின்பற்ற வேண்டும். செயல்முறை பொதுவாக பின்வரும் படிகளை உள்ளடக்கியது:
வடிவமைப்பு & தளவமைப்பு- பொறியாளர்கள் திட்டத்தை உருவாக்கி அதை கெர்பர் கோப்புகளாக மொழிபெயர்க்கிறார்கள், அவை செப்பு வடிவங்கள், துளைகள் துளைகள் மற்றும் சாலிடர் முகமூடிகளை ஆணையிடுகின்றன.
அடி மூலக்கூறு தயாரிப்பு- FR4 அல்லது தேர்ந்தெடுக்கப்பட்ட பொருள் செப்பு படலத்துடன் வெட்டப்பட்டு லேமினேட் செய்யப்படுகிறது.
பட பரிமாற்றம் & பொறித்தல்- சுற்று வடிவங்கள் அச்சிடப்பட்டு தேவையற்ற செம்பு பொறிக்கப்பட்டு, கடத்தும் பாதைகளை விட்டு வெளியேறுகிறது.
துளையிடுதல் மற்றும் முலாம்- VIA கள் மற்றும் கூறு தடங்களுக்கு துளைகள் துளையிடப்படுகின்றன, பின்னர் கடத்துத்திறனை உறுதி செய்வதற்காக பூசப்படுகின்றன.
சாலிடர் மாஸ்க் பயன்பாடு- ஒரு பாதுகாப்பு பாலிமர் அடுக்கு பயன்படுத்தப்படுகிறது, தடயங்களை காப்பிடுகிறது மற்றும் சாலிடர் பாலம் தடுக்கிறது.
மேற்பரப்பு பூச்சு.
சில்க்ஸ்கிரீன் அச்சிடுதல்- குறிப்பு அடையாளங்கள், லோகோக்கள் மற்றும் லேபிள்கள் சேர்க்கப்படுகின்றன.
மின் சோதனை-பறக்கும் ஆய்வு அல்லது பொருத்தப்பட்ட அடிப்படையிலான சோதனை அனைத்து இணைப்புகளும் செல்லுபடியாகும் என்பதை உறுதி செய்கிறது மற்றும் ஷார்ட்ஸ் அல்லது திறந்த சுற்றுகள் எதுவும் இல்லை.
இறுதி ஆய்வு மற்றும் பேக்கேஜிங்- பலகைகள் பார்வைக்கு ஆய்வு செய்யப்படுகின்றன, அளவிடப்படுகின்றன, வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப தொகுக்கப்படுகின்றன.
போன்ற நுட்பங்களால் நம்பகத்தன்மை மேலும் பலப்படுத்தப்படுகிறது:
மின்மறுப்பு கட்டுப்பாடுஅதிவேக டிஜிட்டல் சுற்றுகளுக்கு.
வெப்ப நிவாரண பட்டைகள்சாலிடரிங் மேம்படுத்த.
மைக்ரோவியா தொழில்நுட்பம்சிறிய HDI PCB களுக்கு.
இணக்கமான பூச்சுகள்ஈரப்பதம் மற்றும் தூசி எதிர்ப்புக்கு.
உலகளாவிய உற்பத்தியாளர்களும் செயல்படுத்துகிறார்கள்தர மேலாண்மை அமைப்புகள்ஐஎஸ்ஓ 9001, ஐஎஸ்ஓ/டிஎஸ் 16949 (தானியங்கி), மற்றும் ஏ.எஸ் 9100 (விண்வெளி) போன்றவை. இவை நிலையான செயல்திறன் மற்றும் கோரும் தொழில்களுடன் இணங்குவதை உறுதி செய்கின்றன.
பிசிபிக்களின் எதிர்காலம் விரைவான தொழில்நுட்ப போக்குகளுடன் தொடர்ந்து உருவாகி வருகிறது. வளர்ந்து வரும் பயன்பாடுகள்5 ஜி, AI- இயக்கப்படும் சாதனங்கள், மின்சார வாகனங்கள் மற்றும் IoTமெல்லிய, வேகமான மற்றும் நீடித்த கோரிக்கை பலகைகள். புதுமைகள் பின்வருமாறு:
எச்.டி.ஐ (உயர் அடர்த்தி ஒன்றோடொன்று) பிசிபிக்கள்: சிறிய இடைவெளிகளில் அதிக கூறுகளை அனுமதித்தல், ஸ்மார்ட்போன்கள் மற்றும் அணியக்கூடிய தொழில்நுட்பத்தை செயல்படுத்துதல்.
உட்பொதிக்கப்பட்ட கூறுகள்: விண்வெளி சேமிப்புக்காக பிசிபி அடுக்குகளுக்குள் நேரடியாக செயலற்ற மற்றும் செயலில் உள்ள கூறுகளை ஒருங்கிணைத்தல்.
மெட்டல் கோர் பிசிபிக்கள்: எல்.ஈ.டி விளக்குகள் மற்றும் பவர் எலக்ட்ரானிக்ஸ் ஆகியவற்றில் மேம்பட்ட வெப்பச் சிதறலுக்கு அலுமினியம் அல்லது செப்பு தளங்களைப் பயன்படுத்துதல்.
மக்கும் அடி மூலக்கூறுகள்: நிலைத்தன்மை கவலைகளுக்கு பதிலளிக்கும், சூழல் நட்பு பிசிபிக்கள் கவனத்தை ஈர்த்து வருகின்றன.
3D- அச்சிடப்பட்ட பிசிபிக்கள்: நெகிழ்வான முன்மாதிரி மற்றும் தனிப்பயனாக்கப்பட்ட வடிவவியல்களை வழங்குதல்.
தொழில்கள் அதிக அதிர்வெண்கள், வேகமான வேகம் மற்றும் சிறந்த ஆற்றல் திறன் ஆகியவற்றைக் கோருவதால், பிசிபி தொழில்நுட்பம் தொடர்ந்து மாற்றியமைக்கிறது. தானியங்கி எலக்ட்ரானிக்ஸ், எடுத்துக்காட்டாக, அதிக அதிர்வு, பரந்த வெப்பநிலை வரம்புகள் மற்றும் மின்காந்த குறுக்கீடு கட்டுப்பாடு ஆகியவற்றைத் தாங்கும் திறன் கொண்ட பலகைகள் தேவைப்படுகின்றன. மருத்துவ சாதனங்கள் உயிர் காக்கும் கருவிகளுக்குள் அதிக நம்பகத்தன்மையை பராமரிக்கும் மினியேட்டரைஸ் செய்யப்பட்ட பிசிபிகளை நம்பியுள்ளன. 5 ஜி அடிப்படை நிலையங்களில் குறைந்தபட்ச சமிக்ஞை இழப்பை உறுதி செய்வதற்காக தொலைத்தொடர்பு நிறுவனங்கள் அதிக அதிர்வெண் பிசிபிகளில் முதலீடு செய்கின்றன.
இந்த கண்டுபிடிப்புகளின் தாக்கம் ஆழமானது: சிறந்த இணைப்பு, பாதுகாப்பான போக்குவரத்து, மேம்பட்ட சுகாதாரம் மற்றும் மிகவும் திறமையான ஆற்றல் பயன்பாடு. சாராம்சத்தில், அச்சிடப்பட்ட சர்க்யூட் போர்டுகளின் பரிணாமம் உலகளாவிய தொழில்நுட்ப உள்கட்டமைப்பின் எதிர்காலத்தை நேரடியாக பாதிக்கிறது.
Q1: அச்சிடப்பட்ட சர்க்யூட் போர்டு எவ்வளவு காலம் நீடிக்கும்?
பயன்பாட்டு நிலைமைகள், பொருள் தேர்வு மற்றும் வெப்ப மேலாண்மை ஆகியவற்றைப் பொறுத்து உயர்தர பிசிபி 10 முதல் 20 ஆண்டுகள் வரை எங்கும் நீடிக்கும். தொழில்துறை மற்றும் விண்வெளி தர பிசிபிக்கள், கடுமையான விவரக்குறிப்புகளுடன் வடிவமைக்கப்பட்டுள்ளன, சரியான பராமரிப்புடன் இன்னும் நீண்ட காலம் நீடிக்கும்.
Q2: எனது பயன்பாட்டிற்கு சரியான பிசிபியை எவ்வாறு தேர்வு செய்வது?
சரியான பிசிபியைத் தேர்ந்தெடுப்பது இயக்க சூழல், மின் தேவைகள், சமிக்ஞை வேகம் மற்றும் உடல் வடிவமைப்பு கட்டுப்பாடுகள் ஆகியவற்றை மதிப்பிடுவதை உள்ளடக்குகிறது. உதாரணமாக, நெகிழ்வான பிசிபிக்கள் அணியக்கூடிய சாதனங்களுக்கு ஏற்றவை, அதே நேரத்தில் மல்டிலேயர் கடுமையான பலகைகள் அதிவேக தரவு செயலாக்க அமைப்புகளுக்கு சிறந்தவை. அனுபவமிக்க உற்பத்தியாளருடன் கலந்தாலோசிப்பது உகந்த பொருள் மற்றும் வடிவமைப்பு தேர்வுகளை உறுதி செய்கிறது.
அச்சிடப்பட்ட சர்க்யூட் போர்டுகள் நவீன தொழில்நுட்பத்தின் பின்னால் மறைக்கப்பட்ட சக்தியாகும், இது சாதனங்கள் செயல்பாட்டு, நம்பகமான மற்றும் திறமையாக இருப்பதை உறுதி செய்கிறது. நுகர்வோர் கேஜெட்களின் அடிப்படை ஒற்றை அடுக்கு வடிவமைப்புகள் முதல் விண்வெளி மற்றும் மருத்துவ உபகரணங்களில் அதிநவீன பன்முக கட்டமைப்புகள் வரை, பிசிபிக்கள் தொடர்ந்து உருவாகி புதிய சவால்களுக்கு ஏற்றவாறு மாற்றியமைக்கின்றன.
Atஃபான்வே, பல்வேறு உலகளாவிய கோரிக்கைகளை பூர்த்தி செய்யும் பிசிபிகளை வழங்க மேம்பட்ட தொழில்நுட்பம், கடுமையான தரமான தரநிலைகள் மற்றும் தொழில் நிபுணத்துவம் ஆகியவற்றை நாங்கள் இணைக்கிறோம். உங்கள் மின்னணு உற்பத்தி தேவைகளை ஆதரிக்க நம்பகமான கூட்டாளரை நீங்கள் தேடுகிறீர்கள் என்றால்,எங்களைத் தொடர்பு கொள்ளுங்கள்இன்று மற்றும் உங்கள் கண்டுபிடிப்புகளை நாங்கள் எவ்வாறு இயக்க முடியும் என்பதைக் கண்டறியவும்.
-
