அச்சிடப்பட்ட சர்க்யூட் போர்டு (பிசிபி)நுகர்வோர் கேஜெட்டுகள் முதல் தொழில்துறை கட்டுப்பாட்டு அமைப்புகள் வரை கிட்டத்தட்ட அனைத்து மின்னணு சாதனங்களின் முதுகெலும்பாக உள்ளது. பலகை மின்னணு கூறுகளுக்கு இடையே இயந்திர ஆதரவு மற்றும் மின் இணைப்பு வழங்குகிறது. இன்றைய எலக்ட்ரானிக்ஸ்-உந்துதல் உலகில், செயல்திறன், நம்பகத்தன்மை மற்றும் விலைக்கு PCBயின் வடிவமைப்பு, பொருள் மற்றும் புனையமைப்புத் தரம் ஆகியவை முக்கியமானவை.
அவை கூறுகளை ஒன்றோடொன்று இணைக்க ஒரு சிறிய, மீண்டும் மீண்டும் செய்யக்கூடிய, நம்பகமான வழியை வழங்குகின்றன.
அவை சமிக்ஞை ஒருமைப்பாடு, மின் விநியோகம் மற்றும் வெப்ப மேலாண்மை ஆகியவற்றை உறுதி செய்கின்றன.
மினியேட்டரைசேஷன், 5G, AI மற்றும் IoT போன்ற போக்குகளுடன், மேம்பட்ட PCBகள் (எ.கா., HDI, rigid-flex) புதுமைகளுக்கு மையமாகி வருகின்றன.
உலகளாவிய பிசிபி சந்தை 2032 ஆம் ஆண்டளவில் ~117.53 பில்லியன் டாலர்களை எட்டும் என்று எதிர்பார்க்கப்படுகிறது, இது வலுவான தேவையை பிரதிபலிக்கிறது.
PCBஐத் தேர்ந்தெடுக்கும்போது, நீங்கள் பொதுவாக ஒரு முடிவை எதிர்கொள்வீர்கள்FR4 (கடுமையான)மற்றும்ரிஜிட்-ஃப்ளெக்ஸ் (திடமான + நெகிழ்வான கலப்பு). தேர்வு உங்கள் தயாரிப்பின் இயந்திர, மின் மற்றும் வடிவமைப்பு கட்டுப்பாடுகளைப் பொறுத்தது. நீங்கள் தீர்மானிக்க உதவும் "எப்படி / ஏன் / என்ன" கேள்விகளுக்கு கீழே வழிகாட்டுகிறது:
| பரிசீலனை | முக்கிய கேள்வி | வழக்கமான வழிகாட்டுதல் |
|---|---|---|
| இயந்திர அழுத்தம் மற்றும் வளைத்தல் | போர்டு அதன் வாழ்க்கைச் சுழற்சியில் எவ்வளவு நெகிழ்வு அல்லது வளைவை அனுபவிக்கும்? | அடிக்கடி வளைத்தல் அல்லது மடக்குதல் தேவைப்பட்டால் ரிஜிட்-ஃப்ளெக்ஸைப் பயன்படுத்தவும்; போர்டு தட்டையாக இருந்தால் FR4. |
| இடம் மற்றும் எடை கட்டுப்பாடுகள் | எடை அல்லது சுருக்கம் ஏன் முக்கியமானது? | ரிஜிட்-ஃப்ளெக்ஸ் இணைப்பிகள் மற்றும் இன்டர்-போர்டு வயரிங் தேவையை குறைக்கலாம், இடத்தையும் எடையையும் சேமிக்கிறது. |
| செலவு & மகசூல் | உங்கள் பட்ஜெட் மற்றும் எதிர்பார்க்கப்படும் தொகுதி என்ன? | FR4 அதிக அளவுகளில் எளிமையானது மற்றும் செலவு குறைந்ததாகும்; ரிஜிட்-ஃப்ளெக்ஸ் அதிக செயல்முறை சிக்கலான தன்மை மற்றும் செலவு உள்ளது. |
| சிக்னல் ஒருமைப்பாடு & அடுக்கு எண்ணிக்கை | எத்தனை அடுக்குகள் / உங்கள் தடயங்கள் எவ்வளவு அடர்த்தியாக உள்ளன? | இரண்டும் உயர் அடுக்கு எண்ணிக்கையை ஆதரிக்கலாம், ஆனால் கடினமான-நெகிழ்வு கட்டுப்படுத்தப்பட்ட இடங்களில் ரூட்டிங் செய்ய உதவும். |
| வெப்ப, அதிர்வு, நம்பகத்தன்மை | ஆயுள் மற்றும் நம்பகத்தன்மைக்கு ஏன் முன்னுரிமை கொடுக்க வேண்டும்? | ரிஜிட்-ஃப்ளெக்ஸ் பெரும்பாலும் அதிர்ச்சி மற்றும் அதிர்வுகளின் கீழ் சிறப்பாக செயல்படுகிறது, ஆனால் கவனமாக வடிவமைக்கப்பட வேண்டும். |
இப்போது இரண்டு வகைகளை விரிவாக ஆராய்வோம்.
FR4 என்பது கடினமான PCBகளுக்கு பொதுவாகப் பயன்படுத்தப்படும் அடி மூலக்கூறு ஆகும். "FR" என்பது குறிக்கிறதுஃபிளேம் ரிடார்டன்ட், மற்றும் "4" என்பது பொருள் தரமாகும். இது எபோக்சி பிசின் பைண்டருடன் நெய்யப்பட்ட கண்ணாடியிழை துணியைக் கொண்டுள்ளது.
கீழே ஒரு வழக்கமான அட்டவணை உள்ளதுFR4 PCBஅளவுருக்கள் (இந்த எண்கள் சப்ளையர் மற்றும் Tg தரத்தைப் பொறுத்து மாறுபடலாம்):
| அளவுரு | வழக்கமான மதிப்பு / வரம்பு | குறிப்புகள் / முக்கியத்துவம் |
|---|---|---|
| மின்கடத்தா மாறிலி (Dk) | 3.8 - 4.8 (1 MHz இல்) | மின்மறுப்பு கட்டுப்பாடு மற்றும் சமிக்ஞை தாமதத்தை பாதிக்கிறது. |
| சிதறல் காரணி (Df) | ~0.009 (1 MHz இல்) | இழப்பு தொடுகோடு: அதிக அதிர்வெண்ணில் சமிக்ஞை இழப்பு. |
| மின்சார வலிமை | 800 – 1800 V/mil | மின்கடத்தா முறிவு வலிமை. |
| Tg (கண்ணாடி மாற்றம் வெப்பநிலை) | 130 °C, 140 °C, 150 °C, 170 °C | அதிக Tg சிறந்த வெப்ப நம்பகத்தன்மையை அளிக்கிறது. |
| பலகை தடிமன் | 0.4 மிமீ - 3.2 மிமீ (பொது) | இயந்திர / பொருத்தம் கட்டுப்பாடுகள் சார்ந்தது. |
| செம்பு தடிமன் | 1 அவுன்ஸ் (≈35 µm), 2 அவுன்ஸ், 3 அவுன்ஸ், 4 அவுன்ஸ் | அதிக மின்னோட்ட பாதைகளுக்கு கனமான செம்பு. |
| குறைந்தபட்ச சுவடு / இடைவெளி | ~4 மில் (0.1 மிமீ) அல்லது சிறந்தது | உற்பத்தி திறன் சார்ந்தது. |
| மேற்பரப்பு பூச்சு | ENIG, HASL, OSP, இம்மர்ஷன் ஏஜி போன்றவை. | சாலிடரபிலிட்டி, நம்பகத்தன்மையை பாதிக்கிறது. |
நுகர்வோர் எலக்ட்ரானிக்ஸ் (ஸ்மார்ட்போன்கள், அணியக்கூடிய பொருட்கள், உபகரணங்கள்)
தொழில்துறை கட்டுப்பாட்டு வாரியங்கள், AD பலகைகள், மின்சாரம்
பலகை தட்டையாக இருக்கும் போது, தேவையான மடிப்பு அல்லது நெகிழ்வு இல்லாமல்
விரிசல் அல்லது சிதைவு ஏற்படாமல் வளைக்கவோ வளைக்கவோ முடியாது (கடினமான கண்ணாடி+எபோக்சி அமைப்பு காரணமாக)
கச்சிதமான, மல்டி-செக்மென்ட் எலக்ட்ரானிக்ஸ், நெகிழ்வான இன்டர்கனெக்ட்ஸ் தேவைப்படும், ரிஜிட்-ஃப்ளெக்ஸ் விரும்பப்படலாம்.

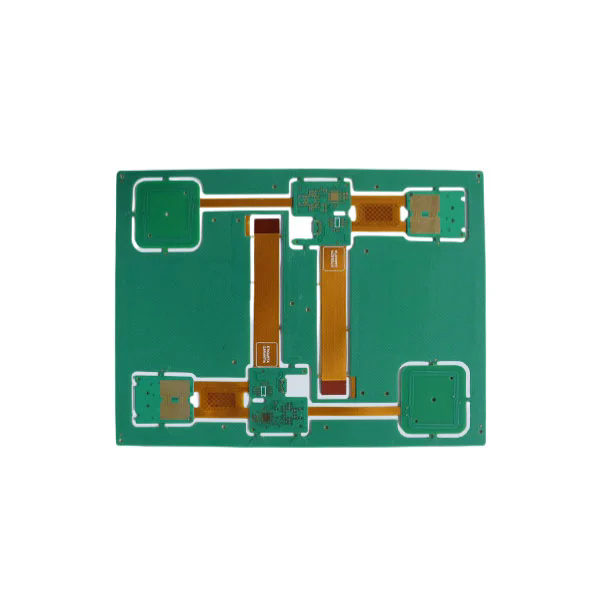

ரிஜிட்-ஃப்ளெக்ஸ் பிசிபிஒரு ஒருங்கிணைந்த பலகையில் திடமான சுற்றுப் பிரிவுகள் (பொதுவாக FR4) மற்றும் நெகிழ்வான சுற்றுப் பிரிவுகள் (பாலிமைடு, பாலியஸ்டர் போன்றவை) ஒருங்கிணைக்கிறது. இது நெகிழ்வு, மடிப்பு மற்றும் ஒரு 3D கட்டமைப்பை செயல்படுத்துகிறது, அதே நேரத்தில் கூறு மவுண்டிங்கிற்கான உறுதியான ஆதரவைப் பாதுகாக்கிறது.
வடிவமைப்பு நெகிழ்வு மண்டலங்களை கவனமாக நிர்வகிக்க வேண்டும் (வளைவு ஆரம், அடுக்கு குவியலிடுதல், செப்பு மாற்றங்கள்)
திடமான மற்றும் நெகிழ்வான அடுக்குகள் கட்டுப்படுத்தப்பட்ட பிணைப்பு மற்றும் ஒட்டுதல் சிகிச்சைகள் மூலம் லேமினேட் செய்யப்படுகின்றன.

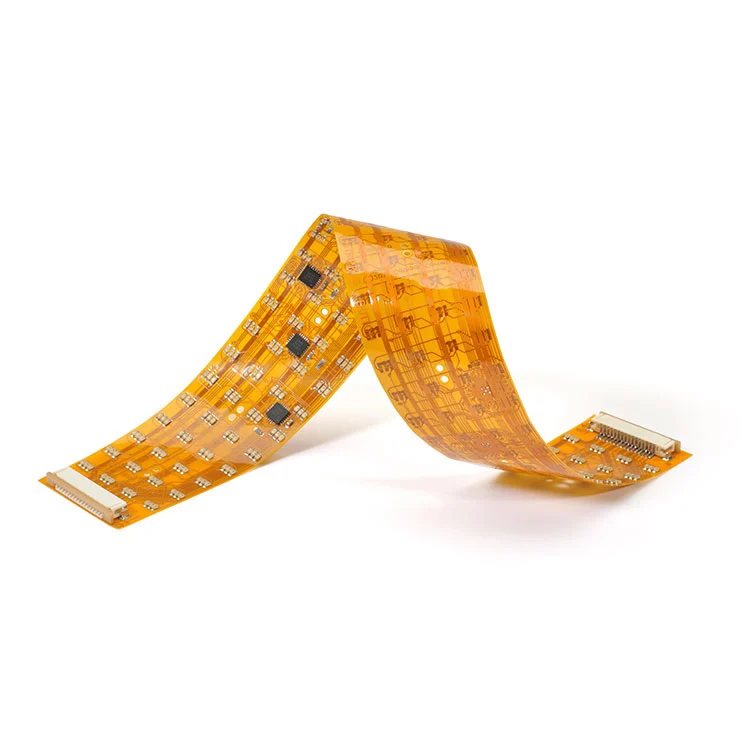

வழக்கமான நெகிழ்வு பொருட்கள்: பாலிமைடு படங்கள், கவர்லே படங்கள், பிசின் அடுக்குகள்
ஒரு அடுக்குக்கு மடிப்பு கோணம் வரம்புக்குட்பட்டது (எ.கா., பாலிமைடு பெரும்பாலும் ஒரு அடுக்குக்கு ~0.5-2°).
தொழில்துறை குறிப்புகளிலிருந்து:
| பொருள் | அளவுரு / திறன் | குறிப்புகள் |
|---|---|---|
| கடினமான + ஃப்ளெக்ஸ் போர்டு தடிமன் | 0.25 மிமீ முதல் 6.0 மிமீ வரை (ஒருங்கிணைந்தவை) | அடுக்கு சேர்க்கைகள் மற்றும் கட்டமைப்பைப் பொறுத்தது |
| அடுக்குகள் | சில வடிவமைப்புகளில் 32 அடுக்குகள் வரை | மல்டி-லேயர் ரிஜிட் + ஃப்ளெக்ஸ் இணைத்தல் |
| குறைந்தபட்ச சுவடு / இடைவெளி | 0.075 மிமீ / 0.075 மிமீ (≈ 3 மில்) | அதிக அடர்த்தி கொண்ட நெகிழ்வான பகுதி |
| குறைந்தபட்ச துளை அளவு / திண்டு அளவு | 0.10 மிமீ / 0.35 மிமீ | மைக்ரோவியாக்கள், துளைகள் போன்றவை. |
| அதிகபட்ச செப்பு தடிமன் | 4 அவுன்ஸ் (கடினமான பகுதி) | கடுமையான பிரிவு கனமான நீரோட்டங்களுக்கு |
| ஃப்ளெக்ஸ் செம்பு (நெகிழ்வான பகுதி) | 0.5 - 2 அவுன்ஸ் | ஃப்ளெக்ஸ் பகுதியில் இலகுவான செம்பு |
| மேற்பரப்பு பூச்சு விருப்பங்கள் | ENIG, immersion Ag, OSP, HASL போன்றவை. | கடினமான மற்றும் நெகிழ்வான பிரிவுகளுக்கு |
| ஒட்டுதல் மற்றும் லேமினேஷன் | சிறப்பு ஒட்டுதல் தயாரிப்பு (பிளாஸ்மா, பழுப்பு ஆக்சைடு) | நெகிழ்வு-கடினமான பிணைப்பை உறுதி செய்ய |
அதிக அதிர்வு, அதிர்ச்சி, கட்டுப்படுத்தப்பட்ட இடைவெளிகளில் சிறந்தது (எ.கா. விண்வெளி, மருத்துவ சாதனங்கள்)
இணைப்பிகள் மற்றும் இண்டர்-போர்டு வயரிங் ஆகியவற்றைக் குறைக்கிறது/அழிக்கிறது
திடமான மற்றும் நெகிழ்வான செயல்பாடுகளை ஒரு துண்டில் ஒருங்கிணைப்பதன் மூலம் சட்டசபையை எளிதாக்குகிறது
3D சர்க்யூட் மடிப்பு அல்லது பல விமான அமைப்பை அனுமதிக்கிறது
அதிக உற்பத்தி சிக்கலானது, அதிக மகசூல் ஆபத்து
குறிப்பாக நெகிழ்வு மண்டலங்களில் (வளைவு ஆரம், மன அழுத்த நிவாரணம்) சிந்தனைமிக்க வடிவமைப்பு தேவைப்படுகிறது
பலகைக்கான செலவு அதிகமாக உள்ளது, ஆனால் குறைவான இணைப்பிகள், கேபிள்கள், அசெம்பிளி படிகள் காரணமாக கணினி செலவு குறையலாம்
Q1: எனது விண்ணப்பத்திற்கு PCB எவ்வளவு தடிமனாக இருக்க வேண்டும்?
A1: PCB தடிமன் இயந்திர, வெப்ப மற்றும் இடக் கட்டுப்பாடுகளைப் பொறுத்தது. வழக்கமான திடமான FR4 பலகைகள் 0.4 மிமீ முதல் 3.2 மிமீ வரை இருக்கும். திடமான நெகிழ்வு வடிவமைப்புகளில், ஒருங்கிணைந்த தடிமன் பெரும்பாலும் 0.25 மிமீ முதல் 6.0 மிமீ வரை இருக்கும். மெல்லிய பலகை, அதிக நெகிழ்வுத்தன்மை, ஆனால் இயந்திர நிலைத்தன்மை குறைகிறது.
Q2: தனித்தனியான திடமான மற்றும் ஃப்ளெக்ஸ் போர்டுகளுக்கு மேல் ஏன் rigid-flex ஐ தேர்வு செய்ய வேண்டும்?
A2: ரிஜிட்-ஃப்ளெக்ஸ் இணைப்பிகள், வயரிங் மற்றும் அசெம்பிளி படிகளைக் குறைக்கிறது; அதிர்வுகளின் கீழ் நம்பகத்தன்மையை மேம்படுத்துகிறது மற்றும் சிறிய 3D மடிப்புகளை செயல்படுத்துகிறது. இது ஒரு பலகையில் கடினமான பெருகிவரும் மண்டலங்கள் மற்றும் நெகிழ்வான பிரிவுகள் இரண்டையும் ஒருங்கிணைக்கிறது.
Q3: FR4 இன் எந்த மின் பண்புகள் சமிக்ஞை ஒருமைப்பாட்டை அதிகம் பாதிக்கின்றன?
A3: மின்கடத்தா மாறிலி (Dk) மின்மறுப்பு மற்றும் பரவல் வேகத்தை பாதிக்கிறது; சிதறல் காரணி (Df) சமிக்ஞை இழப்பை பாதிக்கிறது, குறிப்பாக அதிக அதிர்வெண்ணில்; செப்பு தடிமன் மற்றும் சுவடு வடிவவியலும் முக்கிய பங்கு வகிக்கின்றன.
மணிக்குஃபேன்வே, கடுமையான பயன்பாடுகளுக்கு ஏற்றவாறு உயர் செயல்திறன் கொண்ட அச்சிடப்பட்ட சர்க்யூட் போர்டு தீர்வுகளை வடிவமைத்து தயாரிப்பதில் நாங்கள் நிபுணத்துவம் பெற்றுள்ளோம். உங்களுக்கு நிலையான FR4 ரிஜிட் பிசிபிகள் அல்லது சிக்கலான ரிஜிட்-ஃப்ளெக்ஸ் போர்டுகள் தேவைப்பட்டாலும், தளவமைப்பு, ஸ்டாக்-அப், பொருள் தேர்வு மற்றும் உற்பத்தி உத்தியை மேம்படுத்த எங்கள் பொறியியல் குழு பல தசாப்தங்களாக நிபுணத்துவத்தைப் பயன்படுத்துகிறது.
நாங்கள் கடுமையான தரம் மற்றும் நம்பகத்தன்மை தரங்களை கடைபிடிக்கிறோம், IPC வழிகாட்டுதல்களுக்கு இணங்குகிறோம், மேலும் HDI, microvia மற்றும் கட்டுப்படுத்தப்பட்ட மின்மறுப்பு போன்ற மேம்பட்ட செயல்முறைகளை ஆதரிக்கிறோம். உங்கள் தயாரிப்புத் தேவைகளுக்கான செலவு, மகசூல் மற்றும் மேம்பட்ட திறன் ஆகியவற்றை சமநிலைப்படுத்துவதில் எங்கள் போட்டித்தன்மை உள்ளது.
உங்கள் அடுத்த வடிவமைப்பில் FR4 அல்லது rigid-flex ஐப் பயன்படுத்த வேண்டுமா அல்லது முன்மாதிரி அல்லது உற்பத்தியை அளவிட வேண்டுமா என்பதை நீங்கள் ஆராய்ந்தால், Fanyway உதவ தயாராக உள்ளது.எங்களை தொடர்பு கொள்ளவும்இன்று உங்களின் திட்டத் தேவைகளைப் பற்றி விவாதிக்கவும், மேற்கோளைப் பெறவும்.
