பிசிபி வடிவமைப்பு முதல் வெகுஜன உற்பத்தி வரை, ஃபான்வே உங்கள் மாறுபட்ட திட்டத் தேவைகளை நிவர்த்தி செய்வதற்கும் உங்கள் சந்தைக்கு நேரத்தை விரைவுபடுத்துவதற்கும் ஒரு நிறுத்த தீர்வுகளாக விரைவாக திரும்பும் பிசிபி உற்பத்தி சேவைகளை வழங்குகிறது.

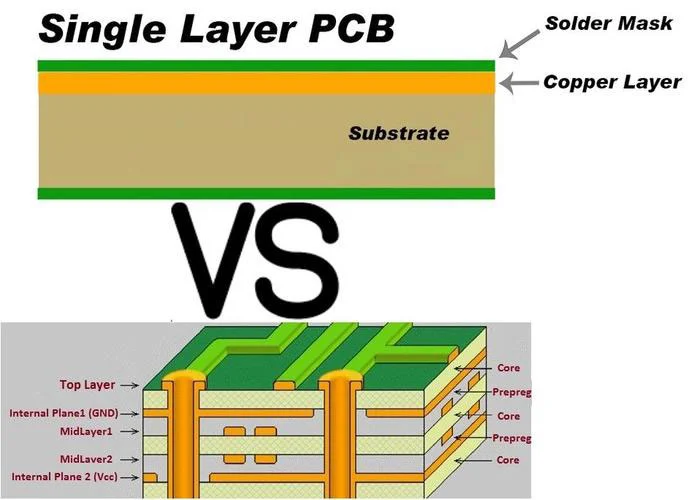

ஒற்றை பக்க அச்சிடப்பட்ட சர்க்யூட் போர்டு என்றும் அழைக்கப்படும் ஒற்றை அடுக்கு பிசிபி, பிசிபி வடிவமைப்பின் எளிய வடிவமாகும். இது ஒரு கடத்தும் செப்பு அடுக்கைக் கொண்டுள்ளது, இது ஒரு கடத்தும் அல்லாத அடி மூலக்கூறில் (FR-4 போன்றவை) லேமினேட் செய்யப்பட்டுள்ளது, ஒரு பக்கத்தில் கூறுகள் பொருத்தப்பட்டு, தடயங்கள் எதிர் பக்கத்தில் விரட்டப்படுகின்றன. குறைந்த சிக்கலான சுற்றுகளுக்கு சிறந்த தீர்வு, அதன் மலிவு மற்றும் விரைவான உற்பத்தி செயல்முறை காரணமாக நுகர்வோர் மின்னணுவியல், மின்சாரம் மற்றும் தொழில்துறை கட்டுப்பாடுகளில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.
பல அடுக்கு வடிவமைப்புகளுடன் ஒப்பிடும்போது குறைந்த பொருள் மற்றும் புனையமைப்பு செலவுகளுடன் ஒற்றை அடுக்கு பிசிபி.
எளிய செயல்முறை முன்னணி நேரத்தைக் குறைக்கிறது, ஏனெனில் லேமினேஷன் மற்றும் துளையிடுதல் வழியாக தேவையில்லை.
அடுக்கு தவறாக வடிவமைக்கப்படுவதற்கான குறைந்தபட்ச ஆபத்து.
24/7 ஆன்லைன் வல்லுநர்கள் எப்போதும் உங்களுக்கு உதவ தயாராக உள்ளனர்.
| அளவுரு | வழக்கமான வரம்பு |
| பலகை தடிமன் | 0.4 மிமீ முதல் 3.2 மிமீ வரை |
| செப்பு தடிமன் | 1/2 அவுன்ஸ் முதல் 3 அவுன்ஸ் வரை |
| குறைந்தபட்ச சுவடு அகலம் | 0.2 மிமீ (8 மில்) |
| குறைந்தபட்ச துளையிடப்பட்ட துளை | 0.3 மிமீ (12 மில்) |
| மேற்பரப்பு முடித்தல் | Hasl, osp, enight |
| இயக்க வெப்பநிலை | -50 ° C முதல் +105 ° C வரை (பொருள் சார்ந்தது) |
| நன்மைகள் | வரம்புகள் |
| ✔ அல்ட்ரா-குறைந்த செலவு | மல்டிலேயர் அல்லது ஆதரவு வழியாக இல்லை |
| Re பழுதுபார்க்க/மாற்றுவது எளிது | ❌ வரையறுக்கப்பட்ட ரூட்டிங் அடர்த்தி |
| ✔ விரைவான திருப்புமுனை நேரம் | High உயர் அதிர்வெண் வடிவமைப்புகளுக்கு பொருத்தமற்றது (> 100 மெகா ஹெர்ட்ஸ்) |
| ✔ இலகுரக & காம்பாக்ட் | வெப்ப செயல்திறன் குறைந்த செயல்திறன் |
பொருள் தயாரிப்பு:ஒற்றை பக்க செம்பு-உடையணிந்த லேமினேட்.
பொறித்தல்:தடயங்களை உருவாக்க தேவையற்ற தாமிரத்தை அகற்றவும்.
துளையிடுதல்:மூலம் துளை கூறுகளுக்கு துளைகளை உருவாக்கவும்.
சாலிடர் மாஸ்க் & சில்க்ஸ்கிரீன்:பாதுகாப்பு பூச்சு மற்றும் அடையாளங்களைப் பயன்படுத்துங்கள்.
மேற்பரப்பு பூச்சு:விருப்பங்களில் HASL (சூடான ஏர் சாலிடர் லெவலிங்) அல்லது OSP ஆகியவை அடங்கும்.
நுகர்வோர் மின்னணுவியல்:கால்குலேட்டர்கள், எல்.ஈ.டி விளக்குகள், பொம்மைகள்.
சக்தி அமைப்புகள்:ஏசி/டிசி மாற்றிகள், ரிலேக்கள்.
தொழில்துறை கட்டுப்பாடுகள்:சென்சார்கள், மோட்டார் கட்டுப்படுத்திகள்.
