OEM சார்ஜிங் பைல் PCBA மதர்போர்டு

OEM சார்ஜிங் பைல் PCBA மதர்போர்டின் உற்பத்தி செயல்முறை

அடி மூலக்கூறுகள் FR-4 அல்லது உயர் அதிர்வெண் பொருட்களைப் பயன்படுத்துகின்றன (ரோஜர்ஸ் 4350B போன்றவை).

தொடர்பு நம்பகத்தன்மையை உறுதிப்படுத்த தங்க முலாம் அல்லது OSP மேற்பரப்பு சிகிச்சை ஏற்றுக்கொள்ளப்படுகிறது.

DC-DC தொகுதிகள் போன்ற முக்கிய கூறுகள் 100% வயதான சோதனைகளுக்கு உட்படுகின்றன.

சார்ஜிங் பைல் பிசிபிஏ மதர்போர்டு சார்ஜிங் பயன்முறையின் அடிப்படையில் இரண்டு வகைகளாக வகைப்படுத்தப்பட்டுள்ளது:

ஏசி சார்ஜிங் பைல்கள் மற்றும் டிசி சார்ஜிங் பைல்கள்.

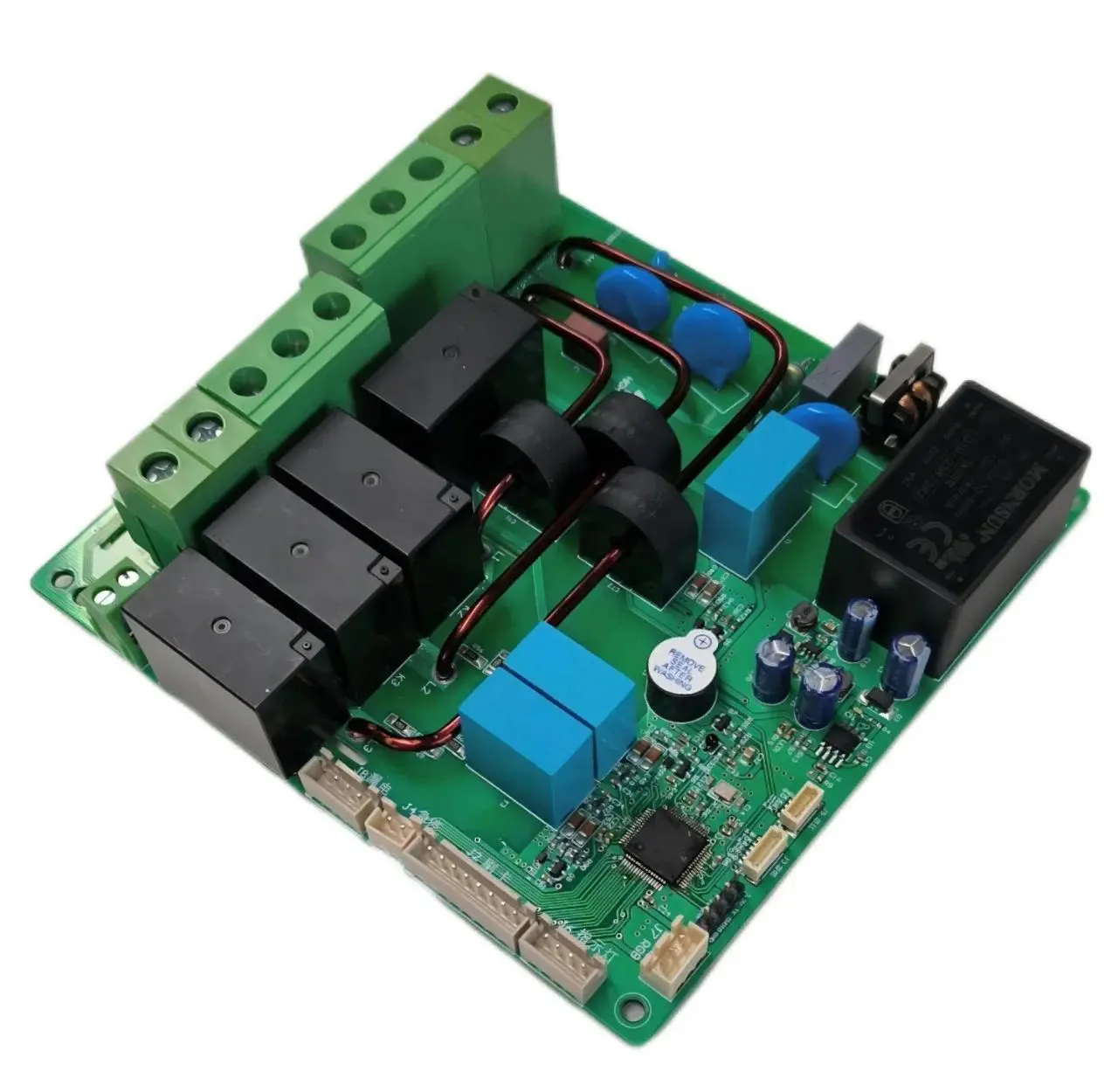

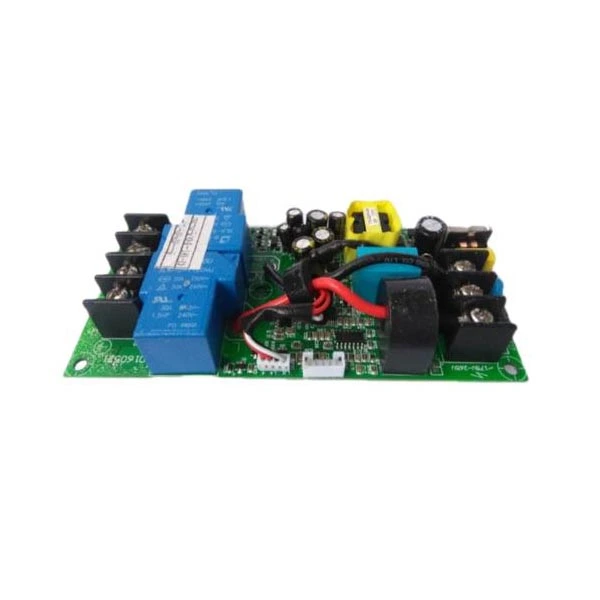

ஏசி சார்ஜிங் பைல் சர்க்யூட் போர்டு:இந்த போர்டு வாகனத்தின் ஆன்-போர்டு சார்ஜர் (OBC) மூலம் கிரிட் ஏசி பவரை டிசி பவராக மாற்றுகிறது. அதன் முக்கிய செயல்பாடுகள் அடங்கும்:

சிபி டெர்மினல் கண்ட்ரோல்:சார்ஜிங் நிலையைக் கண்காணிக்க PWM சிக்னல்களைப் பயன்படுத்தி வாகனத்தின் BMS உடன் தொடர்பு கொள்கிறது (எ.கா., துப்பாக்கி செருகல், சார்ஜிங் தயாரித்தல், சார்ஜிங் தொடக்கம்). வேலை செய்யும் மின்னழுத்தம் 1kHz அதிர்வெண்ணுடன் 12V/9V/6V ஆகும்.

CC டெர்மினல் கண்டறிதல்:மின்தடை மாற்றங்கள் மூலம் சார்ஜிங் கன் இணைப்பு நிலையை உறுதிசெய்து, வெளியீட்டு மின்னோட்டத் திறனைத் தீர்மானிக்கிறது (எ.கா., 1.5kΩ மின்தடையானது 8A மின்னோட்டத்திற்கு ஒத்திருக்கும்).

வழக்கமான அளவுருக்கள்:உள்ளீடு 220V AC, வெளியீட்டு சக்தி 7kW/11kW, பாதுகாப்பு மதிப்பீடு IP54.

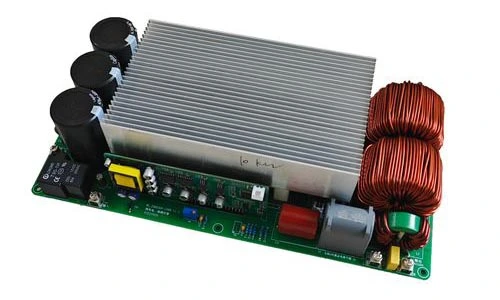

DC சார்ஜிங் பைல் சர்க்யூட் போர்டு:இந்த பலகை நேரடியாக உயர் மின்னழுத்த DC சக்தியை வெளியிடுகிறது. அதன் முக்கிய தொகுதிகள் அடங்கும்:

AC/DC திருத்தம் மற்றும் PFC தொகுதி:செயலில் உள்ள ஆற்றல் காரணி திருத்தம் (PFC) தொழில்நுட்பத்தைப் பயன்படுத்தி மூன்று-கட்ட 380V AC ஐ உயர் மின்னழுத்த DC (750-850V) ஆக மாற்றுகிறது, செயல்திறன் 97% ஐ விட அதிகமாகும்.

DC/DC மாற்றும் தொகுதி:எல்எல்சி ரெசனன்ட் டோபாலஜி மூலம் பேட்டரியின் தேவையான வரம்பிற்கு (எ.கா. 200-920V) மின்னழுத்தத்தை சரிசெய்கிறது மற்றும் டைனமிக் மின்னோட்டக் கட்டுப்பாட்டை (பல நூறு ஆம்பியர்கள் வரை) ஆதரிக்கிறது.

வழக்கமான அளவுருக்கள்:உள்ளீடு 380V AC, வெளியீட்டு சக்தி 30-120kW, ஒருங்கிணைந்த STM32F207ZET பிரதான கட்டுப்பாட்டு சிப், CAN/RS-485 தொடர்பை ஆதரிக்கிறது.
