உங்கள் தயாரிப்பு வெற்றியை துரிதப்படுத்த உங்கள் தனித்துவமான தேவைகளுக்கு ஏற்ப துல்லியமாக வடிவமைக்கப்பட்டுள்ள திறமையான மற்றும் நம்பகமான இறுதி முதல் இறுதி பிசிபி சட்டசபை சேவைகளை வழங்குவதில் ஃபான்வே நிபுணத்துவம் பெற்றது.

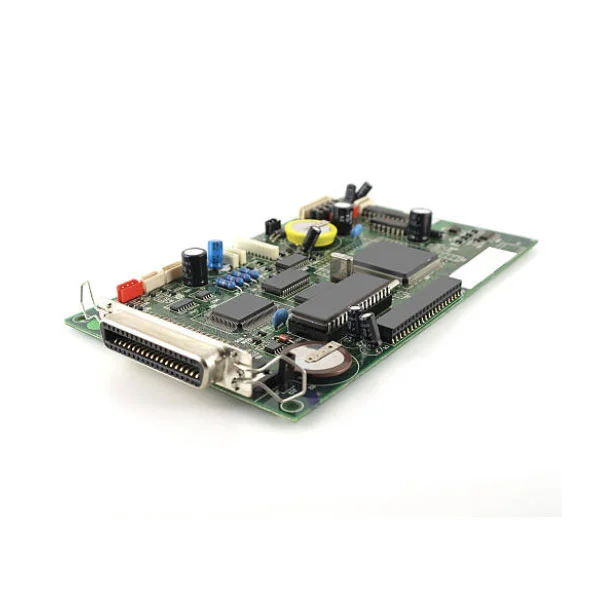

Fanway's Hybrid SMT THT டெக்னாலஜி PCB அசெம்பிளி சர்வீஸ் ஒரு அடிப்படை பொறியியல் சவாலை எதிர்கொள்கிறது: அதிவேக சிக்னல் செயலாக்கத்திற்கான ஃபைன்-பிட்ச் சர்ஃபேஸ்-மவுண்ட் சாதனங்கள் மற்றும் பவர் கையாளுதல் மற்றும் மெக்கானிக்கல் டூயபிலிட்டிக்கான துரோல் பாகங்கள் ஆகிய இரண்டும் தேவைப்படும் பலகைகள். இந்த சேவை இரண்டு தனித்தனி செயல்முறைகளின் எளிய கலவை அல்ல; இது THT சாலிடரிங் போது SMT மூட்டுகளைப் பாதுகாக்கும் ஒரு கவனமாக வரிசைப்படுத்தப்பட்ட பணிப்பாய்வு ஆகும், வெப்பப் பாதுகாப்பிற்குப் பிறகு மட்டுமே தேர்ந்தெடுக்கப்பட்ட அல்லது அலை சாலிடரிங் பயன்படுத்துகிறது மற்றும் IPC-A-610 வகுப்பு 2 தரநிலைகளை சந்திக்கும் கூட்டங்களை வழங்குகிறது. 12 வருட கலப்பு-தொழில்நுட்ப அனுபவத்துடன், Fanway SMT மற்றும் THT மண்டலங்களுக்கு இடையேயான முக்கியமான தொடர்புகளை நிர்வகிக்கிறது, மகசூல் அல்லது நம்பகத்தன்மையை சமரசம் செய்யாமல் அடர்த்தியான சிப் இடங்கள் பெரிய இணைப்பிகள் மற்றும் சக்தி சாதனங்களுடன் இணைந்திருப்பதை உறுதி செய்கிறது.
கலப்பு அசெம்பிளி ஒரு அடிப்படை வடிவமைப்பு தடையை தீர்க்கிறது: எந்த ஒரு தொழில்நுட்பமும் ஒவ்வொரு கூறு வகையையும் உகந்ததாக கையாளாது.
சிக்னல் ஒருமைப்பாடு மற்றும் அடர்த்திக்கு, SMT ஆனது 01005 செயலற்ற தன்மை, 0.3mm-பிட்ச் BGAகள் மற்றும் அதிவேக இடைமுகங்களை ஆதரிக்கிறது. இந்த கூறுகளுக்கு துல்லியமான சாலிடர் பேஸ்ட் பிரிண்டிங் மற்றும் ரிஃப்ளோ சுயவிவரங்கள் தேவை.
சக்தி மற்றும் இயந்திர நெகிழ்ச்சிக்கு, THT இணைப்பிகள், ரிலேக்கள், மின்மாற்றிகள் மற்றும் பெரிய மின்தேக்கிகளைக் கையாளுகிறது, அவை அதிர்வு, செருகும் சுழற்சிகள் மற்றும் அதிக மின்னோட்டங்களைத் தக்கவைக்க வேண்டும். துளை-துளை மூட்டுகள் 50Nக்கு மேல் இழுக்கும் வலிமையை வழங்குகின்றன, SMT பொருந்தாத ஒன்று.
உங்கள் PCB க்கு இரண்டு வகைகளும் தேவைப்படும் போது, Hybrid SMT THT தொழில்நுட்ப PCB அசெம்பிளி சேவை மட்டுமே நடைமுறை உற்பத்தி வழியாக மாறும். அனைத்து கூறுகளையும் ஒரே தொழில்நுட்பத்தில் கட்டாயப்படுத்த முயற்சிப்பது நம்பகத்தன்மையை தியாகம் செய்கிறது (பவர் சாதனங்களுக்கு SMT ஐப் பயன்படுத்துகிறது) அல்லது இடத்தை வீணாக்குகிறது (நுண்ணிய-சுருதி ICகளுக்கு THT ஐப் பயன்படுத்துகிறது).
உங்கள் பொருட்களின் மசோதாவை மதிப்பாய்வு செய்யவும். இது பின்வரும் இரண்டு குழுக்களையும் கொண்டிருந்தால், கலப்பு அசெம்பிளி தேவை.
SMT குழு: BGA, QFP, QFN, LGA, சிப் ரெசிஸ்டர்கள்/கேபாசிட்டர்கள் (0402, 0603), அல்லது போர்டு வழியாகச் செல்லும் லீட்கள் இல்லாத ஏதேனும் ஒரு கூறு.
THT குழு: டிஐபி ஐசிகள், பின் ஹெடர்கள், டெர்மினல் பிளாக்ஸ், பெரிய எலக்ட்ரோலைடிக் கேபாசிட்டர்கள், பவர் மோஸ்ஃபெட்கள் மூலம் துளை தாவல்கள், டிரான்ஸ்பார்மர்கள் அல்லது போர்டு மூலம் மெக்கானிக்கல் ஃபிக்ஸேஷன் தேவைப்படும் ஏதேனும் பாகங்கள்.
இரண்டு குழுக்களையும் கொண்ட பலகைகளை SMTயை மட்டும் பயன்படுத்தி திறமையாக அசெம்பிள் செய்ய முடியாது (THT கூறுகளை பிக்-அண்ட்-பிளேஸ் மூலம் வைக்க முடியாது) அல்லது THT மட்டும் (பிரிட்ஜிங் இல்லாமல் ஃபைன்-பிட்ச் SMT கூறுகளை அலை-சாலிடர் செய்ய முடியாது). ஹைப்ரிட் SMT THT டெக்னாலஜி PCB அசெம்பிளி சேவை இந்த சரியான சூழ்நிலைக்கு வடிவமைக்கப்பட்ட தீர்வாகும்.
THT சாலிடரிங் போது SMT மூட்டுகளைப் பாதுகாக்க ஒரு நிலையான வரிசையைப் பின்பற்றுகிறோம்.
படி 1:சாலிடர் பேஸ்ட் பிரிண்டிங் மற்றும் SMT வேலை வாய்ப்பு. ஸ்டென்சில் அச்சிடுதல் SMT பேட்களுக்கு மட்டுமே பேஸ்ட்டைப் பயன்படுத்துகிறது. கலப்பு பலகைகளுக்கு, வெவ்வேறு மண்டலங்களில் பேஸ்ட் தடிமன் சரிசெய்ய படி ஸ்டென்சில்களைப் பயன்படுத்துகிறோம். அதிவேக வேலை வாய்ப்பு இயந்திரங்கள் முதலில் SMT கூறுகளை ஏற்றுகின்றன.
படி 2:ரெஃப்ளோ சாலிடரிங். SMT மூட்டுகளை முடிக்க பலகை ஒரு ரிஃப்ளோ அடுப்பு வழியாக செல்கிறது. இந்த படி THT செருகுவதற்கு முன் நிகழ வேண்டும், ஏனெனில் மறுசுழற்சி வெப்பநிலை பெரும்பாலான THT கூறுகளை (குறிப்பாக பிளாஸ்டிக்-உடல் இணைப்பிகள்) சேதப்படுத்தும்.
படி 3:THT செருகல். ஆபரேட்டர்கள் அல்லது தானியங்கி செருகும் இயந்திரங்கள் பூசப்பட்ட துளைகள் வழியாக THT லீட்களை வைக்கின்றன. கூறுகள் பலகையுடன் ஃப்ளஷ் செய்யப்பட்டுள்ளன; தடங்கள் நேராக வைக்கப்படுகின்றன. அருகிலுள்ள SMT சாலிடர் மூட்டுகளில் விரிசல் ஏற்படுவதையோ அல்லது பிசிபியை வார்ப்பிங் செய்வதையோ தவிர்க்க, செருகும் சக்தி கட்டுப்படுத்தப்படுகிறது.
படி 4:அலை அல்லது தேர்ந்தெடுக்கப்பட்ட சாலிடரிங். பல THT கூறுகளைக் கொண்ட பலகைகளுக்கு, அலை சாலிடரிங் அனைத்து மூட்டுகளையும் ஒரே பாஸில் நிறைவு செய்கிறது. THT பேட்களுக்கு நெருக்கமான SMT கூறுகளைக் கொண்ட அடர்த்தியான கலவையான தளவமைப்புகளுக்கு, தேர்ந்தெடுக்கப்பட்ட சாலிடரிங் பயன்படுத்துகிறோம். சுற்றியுள்ள SMT மூட்டுகளில் வெப்ப தாக்கத்தை குறைக்க சிறிய அலை உயரத்துடன் (2-5mm எதிராக 8-12mm வழக்கமான) THT பட்டைகள் மட்டுமே சாலிடரைப் பெறுகின்றன.
படி 5:டிரிம்மிங், சுத்தம் மற்றும் ஆய்வு. அதிகப்படியான லீட்கள் ஒழுங்கமைக்கப்படுகின்றன, ஃப்ளக்ஸ் எச்சங்கள் சுத்தம் செய்யப்படுகின்றன, அதைத் தொடர்ந்து AOI காட்சி ஆய்வு, மறைக்கப்பட்ட மூட்டுகளுக்கான எக்ஸ்-ரே (BGAs, LGAs) மற்றும் செயல்பாட்டு சோதனை.
மூன்று DFM விதிகள் கலப்பு சட்டசபை வெற்றியை நேரடியாக பாதிக்கிறது.
மண்டலம் பிரித்தல்: குறைந்தபட்சம் 3 மிமீ இடைவெளியை வைத்திருங்கள். பலகை விளிம்புகள் அல்லது மூலைகளுக்கு அருகில் THT கூறுகளை (இணைப்பிகள், பெரிய மின்தேக்கிகள்) வைக்கவும்; THT மண்டலத்திலிருந்து ஃபைன்-பிட்ச் SMT சாதனங்களை (BGAs) வைக்கவும். குறைந்தபட்சம் 3 மிமீ இடைவெளியானது செருகும் போது இயந்திர குறுக்கீடு மற்றும் அலை சாலிடரிங் போது சாலிடர் ஸ்பிளாஸ் ஆகியவற்றை தடுக்கிறது.
துளை விட்டம்: 0.1-0.2 மிமீ ஈய அனுமதி. THT பேட் துளைகள் கூறு ஈய விட்டத்தை விட 0.1-0.2 மிமீ பெரியதாக இருக்க வேண்டும். மிகவும் இறுக்கமாக மற்றும் செருகுவது கடினம் அல்லது சாத்தியமற்றது; மிகவும் தளர்வானது மற்றும் கூறு மாறுகிறது, இது மோசமான சாலிடர் நிரப்புதல் அல்லது போதுமான வளைய வளைய தொடர்புக்கு வழிவகுக்கிறது.
பெரிய செப்பு விமானங்களில் வெப்ப நிவாரணம்: தரை அல்லது சக்தி விமானங்களுடன் இணைக்கப்பட்ட THT பட்டைகள் வெப்ப நிவாரண ஸ்போக்குகளைப் பயன்படுத்த வேண்டும். அவை இல்லாமல், செப்பு விமானம் மிக விரைவாக வெப்பத்தை கடத்துகிறது, இதனால் குளிர் சாலிடர் மூட்டுகள் ஏற்படுகின்றன. கூடுதலாக, அலை-சாலிடரிங் மண்டலங்களுக்கு அருகிலுள்ள SMT பட்டைகள் சாலிடர் பிரிட்ஜிங்கைத் தடுக்க உயர் வெப்பநிலை டேப்பால் மூடப்பட்டிருக்க வேண்டும்.
ஹைப்ரிட் SMT THT தொழில்நுட்பம் PCB அசெம்பிளி சேவை உலகளாவிய தேர்வு அல்ல; இந்த துறைகளில் இது கட்டாயமாகும்.
வாகன மின்னணுவியல்:ECUகள், BMS, ADAS தொகுதிகள் அதிர்வு மற்றும் வெப்ப சைக்கிள் ஓட்டுதலைத் தாங்கும் உயர்-அடர்த்தி செயலிகளை (SMT) உயர் மின்னோட்ட இணைப்பிகள் மற்றும் ரிலேக்களுடன் (THT) இணைக்கின்றன.
தொழில்துறை கட்டுப்பாடுகள் மற்றும் மின்சாரம்:PLCக்கள், சர்வோ டிரைவ்கள் மற்றும் தொழில்துறை சக்தி தொகுதிகள் கட்டுப்பாட்டு தர்க்கத்திற்கு SMT ஐப் பயன்படுத்துகின்றன மற்றும் ஆற்றல் MOSFETகள், மின்மாற்றிகள் மற்றும் பெரிய மின்தேக்கிகளுக்கு THT ஐப் பயன்படுத்துகின்றன.
மருத்துவ சாதனங்கள்:நோயாளி மானிட்டர்கள் மற்றும் கண்டறியும் கருவிகள் சென்சார் முன்-முனைகளுக்கு SMT மற்றும் பவர் கனெக்டர்களுக்கு THT மற்றும் இயந்திர ஆயுள் முக்கியமானதாக இருக்கும் அடிக்கடி இணைக்கப்பட்ட இடைமுகங்களை நம்பியுள்ளன.
விண்வெளி மற்றும் பாதுகாப்பு:உயர் நம்பகத்தன்மை அமைப்புகள் அதிர்ச்சி மற்றும் அதிர்வுக்கு உட்பட்ட அனைத்து இணைப்புகளுக்கும் THT ஐக் குறிப்பிடுகின்றன, அதே நேரத்தில் SMT செயலாக்க மையங்களைக் கையாளுகிறது. ஒரே பலகையில் இரு தேவைகளையும் பூர்த்தி செய்வதற்கான ஒரே வழி கலப்பு அசெம்பிளி.
1. 12 வருட அர்ப்பணிப்புள்ள கலப்பு-தொழில்நுட்ப அனுபவம். நாங்கள் நிறுவியதிலிருந்து SMT-THT கலப்பு சட்டசபையில் நிபுணத்துவம் பெற்றுள்ளோம். எந்த தளவமைப்புகள் அலை-சாலிடரிங் பாலங்களை ஏற்படுத்துகின்றன, எந்தச் செருகும் சக்திகள் SMT மூட்டுகளில் விரிசல் ஏற்படுத்துகின்றன, எந்த வெப்ப சுயவிவரங்கள் இரண்டு தொழில்நுட்பங்களையும் பாதுகாக்கின்றன என்பதை எங்கள் குழு சரியாகப் புரிந்துகொள்கிறது. இந்த அறிவு பல வருட உற்பத்தித் தரவுகளிலிருந்து மட்டுமே வருகிறது, பாடப்புத்தகங்களிலிருந்து அல்ல.
2. IPC-A-610 வகுப்பு 2 மற்றும் ISO 9001:2015 சான்றளிக்கப்பட்டது. ஒவ்வொரு பலகையும் AOI, X-ray மற்றும் செயல்பாட்டு சோதனை மூலம் செல்கிறது. மருத்துவ மற்றும் வாகன வாடிக்கையாளர்களுக்கு, நாங்கள் ISO 13485 மற்றும் IATF 16949 உடன் இணக்கமான முழு ட்ரேஸ்பிலிட்டியையும் வழங்குகிறோம்.
3. DFM இலிருந்து டெலிவரிக்கு ஒரு நிறுத்த சேவை. உங்கள் கெர்பர் மற்றும் பிஓஎம் ஆகியவற்றை நாங்கள் மதிப்பாய்வு செய்கிறோம், உதிரிபாகங்களை வாங்குகிறோம், SMT மற்றும் THT அசெம்பிளியைச் செய்கிறோம் மற்றும் இறுதிச் சோதனையை நடத்துகிறோம். பல விற்பனையாளர்களை ஒருங்கிணைக்க வேண்டிய அவசியம் இல்லாமல், முழுமையாகச் சேகரிக்கப்பட்ட, சோதனை செய்யப்பட்ட பலகையைப் பெறுவீர்கள்.
4. முன்மாதிரி முதல் அதிக அளவு வரை நெகிழ்வான தொகுதிகள். நிலையான கலப்பு அசெம்பிளிகளுக்கு NRE இல்லை. சிக்கலான பலகைகளுக்கு, உற்பத்தி தொடங்கும் முன் பொறியியல் மதிப்பாய்வு மற்றும் செயல்முறை மேம்படுத்தலை வழங்குகிறோம்.
கே: கலப்பு சட்டசபைக்கான பொதுவான முன்னணி நேரம் என்ன?
ப: முன்மாதிரிகளுக்கு 5-7 வேலை நாட்கள் ஆகும். சிறிய தொகுதிகள் (1000 பிசிகளுக்கு கீழ்) 7-10 நாட்கள் ஆகும். பெரிய தொகுதிகள், பொதுவாக 10-15 வேலை நாட்கள் என ஒவ்வொன்றாக மதிப்பிடப்படுகிறது.
கே: அலை சாலிடரிங்க்குப் பதிலாக தேர்ந்தெடுக்கப்பட்ட சாலிடரிங் எப்போது பயன்படுத்தப்பட வேண்டும்?
ப: ஃபைன்-பிட்ச் SMT கூறுகள் (BGAகள், QFNகள்) 5mm THT பேட்களுக்குள் இருக்கும் போது அல்லது THT கூறுகள் வெப்ப உணர்திறன் (எ.கா., பிளாஸ்டிக் ஹவுசிங் கொண்ட இணைப்பிகள்) இருக்கும் போது. தேர்ந்தெடுக்கப்பட்ட சாலிடரிங் THT மூட்டுகளுக்கு மட்டுமே வெப்பத்தைப் பயன்படுத்துகிறது, அருகிலுள்ள SMT சாதனங்களைப் பாதுகாக்கிறது.
கே: கலப்பு அசெம்பிளிக்கு சிறப்பு PCB பொருள் தேவையா?
ப: பெரும்பாலான நிகழ்வுகளுக்கு நிலையான FR-4 போதுமானது. இருப்பினும், பலகையில் அதிக சக்தி கொண்ட THT கூறுகள் (மின்மாற்றிகள், சக்தி MOSFETகள்) இருந்தால், அலை-சாலிடரிங் வெப்ப அதிர்ச்சியைத் தாங்கும் வகையில் உயர்-Tg பொருளை (Tg ≥ 150°C) பரிந்துரைக்கிறோம்.
கே: SMT மற்றும் THT கூறுகளை ஒரே போர்டு பக்கத்தில் வைக்க முடியுமா?
ப: ஆம். இரண்டையும் மேல் பக்கமாக வைப்பது பொதுவானது, அலை சாலிடரிங் செய்வதற்கு கீழ் பக்கத்தை சுத்தமாக விட்டுவிடும். SMT பட்டைகள் மற்றும் THT துளைகளுக்கு இடையே குறைந்தது 2-3mm இடைவெளியை பராமரிக்கவும்.
கே: ஃபேன்வே ஈயம் இல்லாத சாலிடரிங் ஆதரிக்கிறதா?
ப: ஆம். எங்களின் ரிஃப்ளோ மற்றும் வேவ் சாலிடரிங் சிஸ்டம்கள் SAC305 மற்றும் இதர லீட்-ஃப்ரீ அலாய்களுடன் முழுமையாக இணக்கமாக உள்ளன, அதற்கேற்ப வெப்பநிலை சுயவிவரங்கள் அமைக்கப்பட்டுள்ளன.
உங்கள் திட்டத்திற்கு கலப்பு சட்டசபை மதிப்பீடு வேண்டுமா? உங்கள் கெர்பர் கோப்புகள் மற்றும் BOM ஐ எங்கள் பொறியியல் குழுவிற்கு அனுப்பவும். 24 மணி நேரத்திற்குள் DFM அறிக்கை மற்றும் மேற்கோளை வழங்குவோம்.
